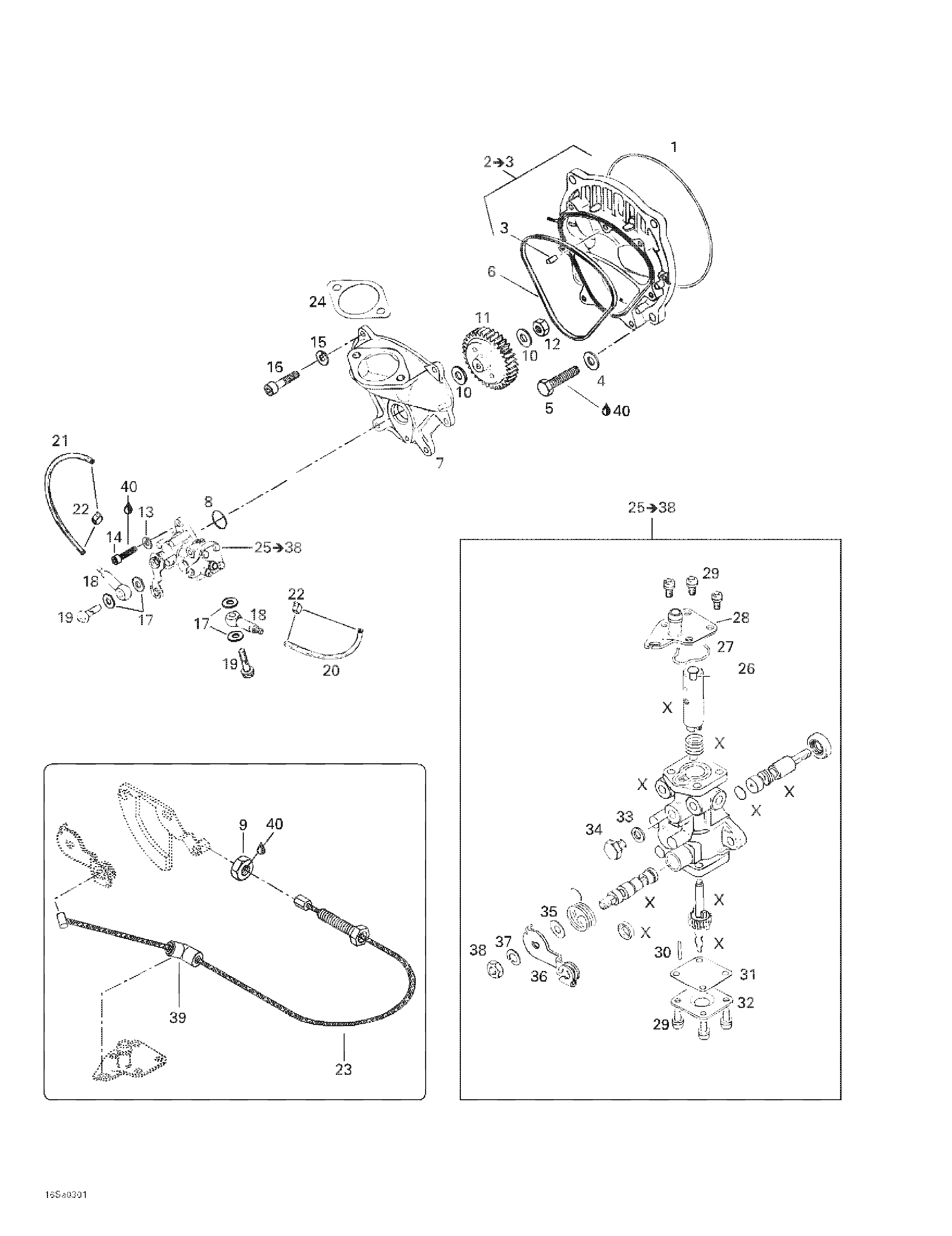

02- Oil Injection System, Oil Pump, Rotary Valve для BRP GTI LE - 2003
-
№АртикулНазвание
-
1293300023 O-ringO-ring
-
2420811252 Rotary Valve Cover. Includes 2 - 3.Rotary Valve Cover. Includes 2 - 3.
-
3420929650 Drive PinDrive Pin
-
4420250313 Washer 8.4 mmWasher 8.4 mm
-
5207182044 Hex. Screw M8 x 20Hex. Screw M8 x 20
-
6420850160 Rubber RingRubber Ring
-
7420811193 Oil Pump FlangeOil Pump Flange
-
8293300018 O-RingO-Ring
-
9232160600 Hex. Jam Nut M6Hex. Jam Nut M6
-
10420927945 Flat Washer 6.2 mmFlat Washer 6.2 mm
-
11420935945 Oil Pump Gear 41 TeethOil Pump Gear 41 Teeth
-
12232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
13420845389 Lock WasherLock Washer
-
14205051660 Socket Head Screw M5 x 16Socket Head Screw M5 x 16
-
15420845381 Lock Washer 6 mmLock Washer 6 mm
-
16205062060 Socket Head Screw M6 x 20Socket Head Screw M6 x 20
-
17404146600 Seal WasherSeal Washer
-
18420956010 Check Valve Ass'yCheck Valve Ass'y
-
19404146800 Banjo Screw M6 x 16Banjo Screw M6 x 16
-
20414413800 Oil Line (MAG Side)Oil Line (MAG Side)
-
21414413800 Oil Line (PTO Side)Oil Line (PTO Side)
-
22420853843 Clamp 3.5 mmClamp 3.5 mm
-
23270000540 Injection CableInjection Cable
-
24204250035 GasketGasket
-
25420996725 Oil Pump Ass'y. Includes 25 - 38.Oil Pump Ass'y. Includes 25 - 38.
-
26420256085 RetainerRetainer
-
27293300019 O-RingO-Ring
-
28420956340 Pump Upper PlatePump Upper Plate
-
29420241975 Screw M4 x 8 with Lock WasherScrew M4 x 8 with Lock Washer
-
30420929900 Stop PinStop Pin
-
31420850200 GasketGasket
-
32420956031 Pump Lower PlatePump Lower Plate
-
33420227505 GasketGasket
-
34420841583 Hex. Screw M6 x 8Hex. Screw M6 x 8
-
35420227665 Washer 6.2 mmWasher 6.2 mm
-
36420848162 Lever ControlLever Control
-
37420845381 Lock Washer 6 mmLock Washer 6 mm
-
38420242623 Hex. Nut M6Hex. Nut M6
-
39270000187 Cable GuideCable Guide
-
40293800060 Loctite 243, 10 mlLoctite 243, 10 ml
-
41420886319 Engine Gasket Set (Not Shown)Engine Gasket Set (Not Shown)
