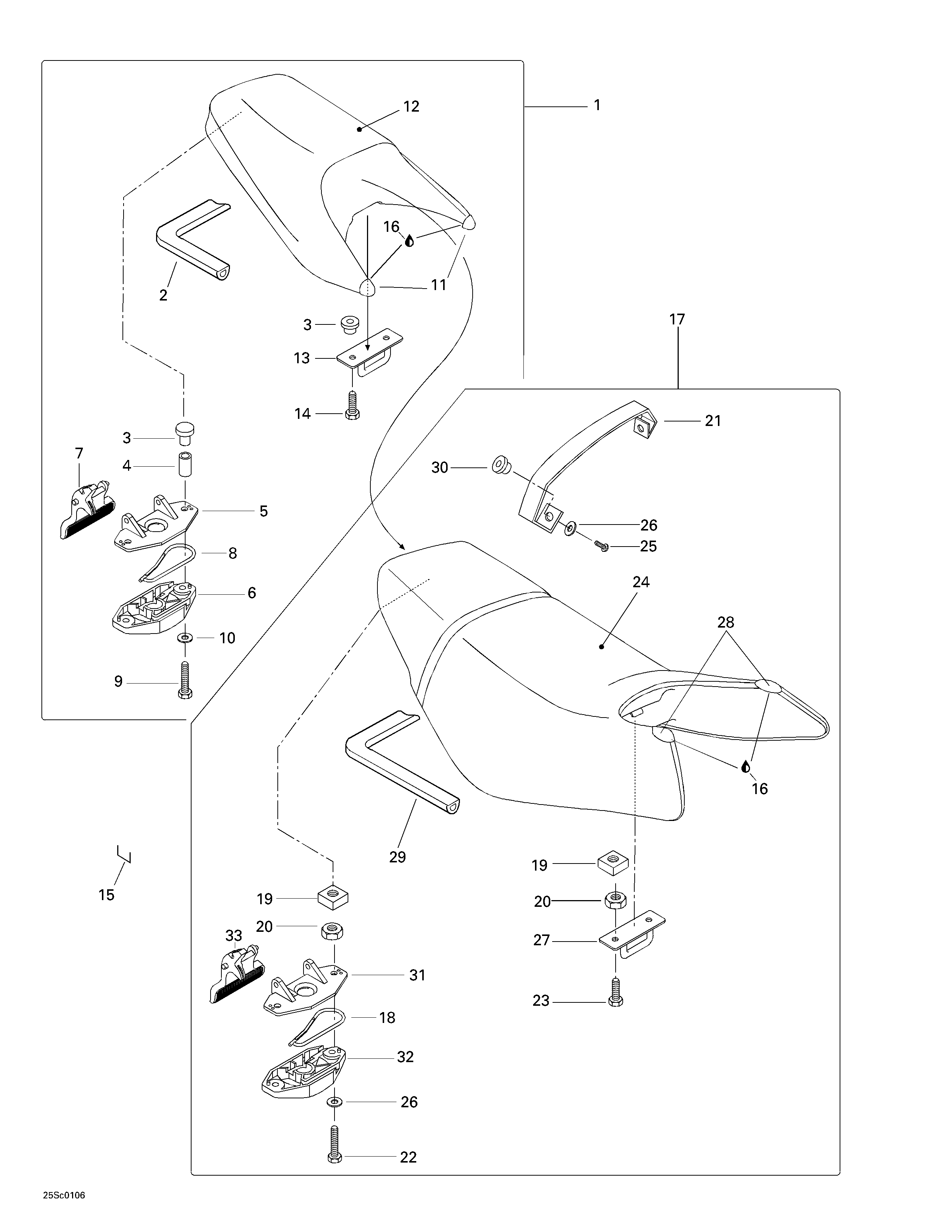

09- Seat Rear для BRP GTX DI, 5528/5529/5540/5541 - 2001
-
№АртикулНазвание
-
1269000630 Rear Seat Ass'y (Blue). Includes 1 - 14. GTX DI 5528/5529.Rear Seat Ass'y (Blue). Includes 1 - 14. GTX DI 5528/5529.
-
269000620 Rear Seat Ass'y (Red). GTX DI 5540/5541.Rear Seat Ass'y (Red). GTX DI 5540/5541.
-
2293200017 Neoprene Seal (Meter)Neoprene Seal (Meter)
-
3293100003 Nut M6Nut M6
-
4291000532 SpacerSpacer
-
5269700020 Latch CoverLatch Cover
-
6269000015 Latch BaseLatch Base
-
7269000016 Latch LeverLatch Lever
-
8269700017 Latch SpringLatch Spring
-
9207363560 Hex. Screw M6 x 35 (Scotch Grip)Hex. Screw M6 x 35 (Scotch Grip)
-
10234061600 Washer 6 mmWasher 6 mm
-
11269000636 Rear Seat Corner RH (Blue). GTX DI 5528/5529.Rear Seat Corner RH (Blue). GTX DI 5528/5529.
-
269000632 Rear Seat Corner RH (Red). GTX DI 5540/5541.Rear Seat Corner RH (Red). GTX DI 5540/5541.
-
269000637 Rear Seat Corner LH (Blue). GTX DI 5528/5529.Rear Seat Corner LH (Blue). GTX DI 5528/5529.
-
269000633 Rear Seat Corner LH (Red). GTX DI 5540/5541.Rear Seat Corner LH (Red). GTX DI 5540/5541.
-
12269000635 Rear Seat Cover (Blue). GTX DI 5528/5529.Rear Seat Cover (Blue). GTX DI 5528/5529.
-
269000612 Rear Seat Cover (Red). GTX DI 5540/5541.Rear Seat Cover (Red). GTX DI 5540/5541.
-
13291001357 Hook BaseHook Base
-
14205561660 Hex. Screw M6 x 16 (Scotch Grip)Hex. Screw M6 x 16 (Scotch Grip)
-
15293730005 StapleStaple
-
16413705800 Loctite 414, 29.5 c.cLoctite 414, 29.5 c.c
-
17269000721 Front Seat Ass'y (Silver). Includes 17 - 33. GTX DI 5528/5529.Front Seat Ass'y (Silver). Includes 17 - 33. GTX DI 5528/5529.
-
269000615 Front Seat Ass'y (Metallic Silver). GTX DI 5540/5541.Front Seat Ass'y (Metallic Silver). GTX DI 5540/5541.
-
18269700017 Latch SpringLatch Spring
-
19269500252 Nut Housing. Includes 19 - 20.Nut Housing. Includes 19 - 20.
-
20232061600 Elastic Stop Nut M6Elastic Stop Nut M6
-
21269000629 Strap SeatStrap Seat
-
22207363060 Hex. Screw M6 x 30 (Scotch Grip)Hex. Screw M6 x 30 (Scotch Grip)
-
23205562060 Hex. Screw M6 x 20 (Scotch Grip)Hex. Screw M6 x 20 (Scotch Grip)
-
24269000747 Front Seat Cover. GTX DI 5528/5529.Front Seat Cover. GTX DI 5528/5529.
-
269000616 Front Seat Cover. GTX DI 5540/5541.Front Seat Cover. GTX DI 5540/5541.
-
25205961660 Socket Screw M6 x 16 (Scotch Grip)Socket Screw M6 x 16 (Scotch Grip)
-
26234061600 Washer 6 mmWasher 6 mm
-
27291001357 Hook BaseHook Base
-
28269000617 Seat Corner (Metallic Silver)Seat Corner (Metallic Silver)
-
29293200017 Neoprene Seal (Meter)Neoprene Seal (Meter)
-
30293100003 Nut M6Nut M6
-
31269700020 Latch CoverLatch Cover
-
32269000015 Latch BaseLatch Base
-
33269000016 Latch LeverLatch Lever
