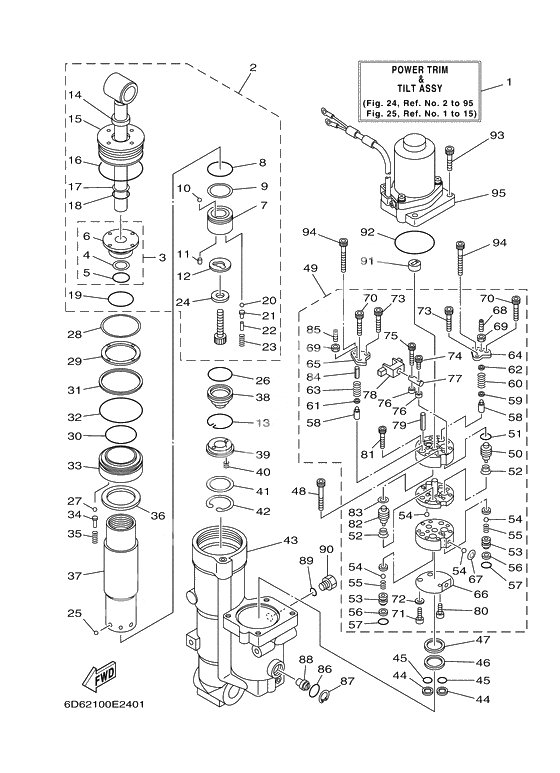

Power trim & tilt assy 1 для Yamaha F100D ETL/X - 2006 года выпуска`
-
№АртикулНазвание
-
16D8-43800-00-4D Подъёмник в сбореПодъёмник в сборе
-
16D8-43800-11-8D Подъёмник в сбореПодъёмник в сборе
-
267F-43810-01-00 Шток гидроцилиндра в сбореШток гидроцилиндра в сборе
-
267F-43810-02-00 Шток гидроцилиндра в сбореШток гидроцилиндра в сборе
-
367F-4380R-00-00 Гайка гидроцилиндраГайка гидроцилиндра
-
367F-4380R-01-00 Гайка гидроцилиндраГайка гидроцилиндра
-
46H1-43872-10-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
593210-18397-00 O-RINGO-RING
-
5932-10183-22-00 O-RINGO-RING
-
667F-43862-00-00 O-RINGO-RING
-
767F-4385A-01-00 ピストンピストン
-
767F-4385A-09-00 ピストンピストン
-
893210-29375-00 O-RINGO-RING
-
962X-43871-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
1093501-08001-00 BallBall
-
1193602-07244-00 . PIN. PIN
-
1267F-22435-00-00 Пластина клапанаПластина клапана
-
1367F-43875-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
146H1-43812-00-00 Уплотнение штокаУплотнение штока
-
1567F-43821-00-00 Гайка корпуса гидроцилиндраГайка корпуса гидроцилиндра
-
1567F-43821-09-00 Гайка корпуса гидроцилиндраГайка корпуса гидроцилиндра
-
1667F-43861-00-00 O-RINGO-RING
-
176H1-43872-10-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
1893210-18397-00 O-RINGO-RING
-
18932-10183-22-00 O-RINGO-RING
-
1962X-43862-00-00 O-RINGO-RING
-
2093501-08001-00 BallBall
-
2165W-4386A-00-00 Штифт клапанаШтифт клапана
-
22688-4386F-00-00 Plunger, ShiftPlunger, Shift
-
2365W-43853-00-00 Пружина главного клапанаПружина главного клапана
-
2467F-43893-00-00 Washer, PlateWasher, Plate
-
2593503-16003-00 BallBall
-
2667F-43863-00-00 O-RINGO-RING
-
2793501-08001-00 BallBall
-
2867F-43899-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
2967F-43816-00-00 ФильтрФильтр
-
3067F-43862-00-00 O-RINGO-RING
-
3167F-43871-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
3262X-43865-00-00 O-RINGO-RING
-
3367F-4388A-00-00 ピストンピストン
-
3367F-4388A-09-00 ピストンピストン
-
346T4-4386A-00-00 Штифт клапанаШтифт клапана
-
3567F-43857-00-00 バルブスプリングリテーナバルブスプリングリテーナ
-
3667F-4381J-00-00 . PLATE. PLATE
-
3767F-22471-01-00 Корпус гидроцилиндраКорпус гидроцилиндра
-
3867F-4381B-00-00 Поршень свободного ходаПоршень свободного хода
-
3962X-43899-00-00 Плата стопорнаяПлата стопорная
-
4062X-4384H-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
411UF-22434-00-00 . PLATE. PLATE
-
4262X-43875-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
436D8-4380K-00-00 Корпус гидравликиКорпус гидравлики
-
436D8-4380K-02-00 Корпус гидравликиКорпус гидравлики
-
446C6-43817-00-00 ФильтрФильтр
-
446C5-43817-10-00 ФильтрФильтр
-
4569J-4389J-00-00 O-RINGO-RING
-
466C5-43816-00-00 ФильтрФильтр
-
476C5-4380G-00-00 . PLATE. PLATE
-
4891317-05045-00 BOLTBOLT
-
4891380-05045-00 BOLTBOLT
-
496D8-43830-00-00 ГидронасосГидронасос
-
496D8-43830-09-00 ГидронасосГидронасос
-
506C6-43841-00-00 ピストンピストン
-
516H1-43883-00-00 O-RINGO-RING
-
526C6-43894-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
536C6-4382E-00-00 ADAPTERADAPTER
-
5493505-32038-00 BallBall
-
556C6-43853-00-00 Пружина главного клапанаПружина главного клапана
-
566C6-4387G-00-00 Washer, PlateWasher, Plate
-
5769J-4389J-00-00 O-RINGO-RING
-
586C5-43851-00-00 Основание клапанаОснование клапана
-
596C5-43893-00-00 Washer, PlateWasher, Plate
-
606D8-43855-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
616C6-43893-00-00 Washer, PlateWasher, Plate
-
626C5-4381K-00-00 PLATE, SPLASHPLATE, SPLASH
-
636D8-43856-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
646C5-4382K-00-00 Lifter, valveLifter, valve
-
656C5-4382L-00-00 . PLATE. PLATE
-
666C5-43895-00-00 Основание клапанаОснование клапана
-
676C5-43854-00-00 Пружина клапана ручного подъёма двигателяПружина клапана ручного подъёма двигателя
-
6892A08-03110-00 Screw, Pan HeadScrew, Pan Head
-
6995307-03600-00 Nut, flangeNut, flange
-
7091317-05030-00 BOLTBOLT
-
716C6-43878-00-00 BOLTBOLT
-
7262Y-4387G-00-00 Washer, PlateWasher, Plate
-
7391317-04030-00 BOLTBOLT
-
7491317-03016-00 BOLTBOLT
-
756C6-4388E-00-00 Plug, Taper ScrewPlug, Taper Screw
-
766C6-4388F-00-00 GUIDE, EXHAUSTGUIDE, EXHAUST
-
776C6-4386G-00-00 Plunger, ShiftPlunger, Shift
-
786C6-4386E-00-00 CAM, ACCEL.CAM, ACCEL.
-
7991609-50028-00 . PIN. PIN
-
79916-90500-28-00 . PIN. PIN
-
8091317-03005-00 BOLTBOLT
-
8191317-05025-00 BOLTBOLT
-
826C5-43841-00-00 ピストンピストン
-
836C5-43872-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
846D8-4381G-00-00 Plunger, ShiftPlunger, Shift
-
8592A08-03012-00 Screw, Pan HeadScrew, Pan Head
-
8693210-18397-00 O-RINGO-RING
-
86932-10183-22-00 O-RINGO-RING
-
876H1-43875-00-00 CirclipCirclip
-
886D8-43845-00-00 Винт клапана ручного подъёма двигателяВинт клапана ручного подъёма двигателя
-
8993210-09165-00 O-RINGO-RING
-
8993210-09350-00 O-RINGO-RING
-
8993210-09811-00 O-RINGO-RING
-
906H1-43829-00-00 Пробка залива маслаПробка залива масла
-
916C5-43831-00-00 ПереходникПереходник
-
9293210-64488-00 O-RINGO-RING
-
9293210-65752-00 O-RINGO-RING
-
9365W-43888-00-00 Болт крепления основания мотораБолт крепления основания мотора
-
9390110-06114-00 Болт крепления основания мотораБолт крепления основания мотора
-
9491317-05050-00 BOLTBOLT
-
956D8-43880-00-00 Электромотор в сборе
Refer to fig.25Электромотор в сборе
Refer to fig.25 -
956D8-43880-09-00 Электромотор в сбореЭлектромотор в сборе
