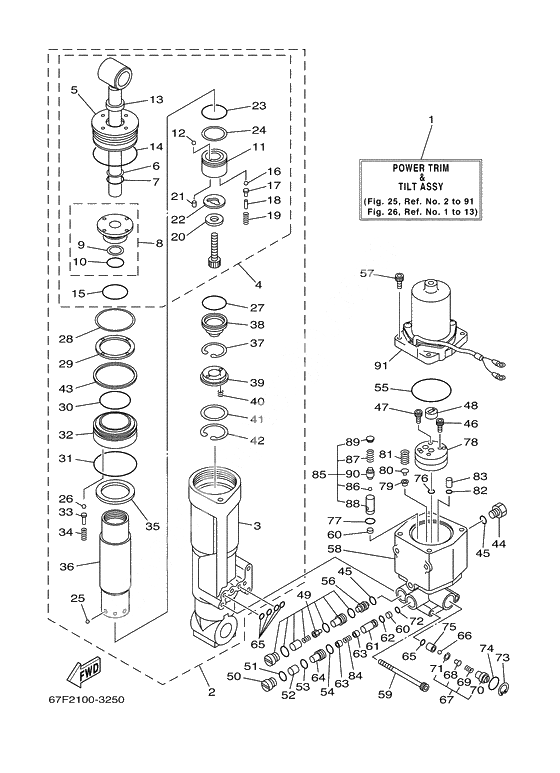

Power trim & tilt assy 1 для Yamaha F80A ETL/X - 2003 года выпуска`
-
№АртикулНазвание
-
167F-43800-03-4D Подъёмник в сбореПодъёмник в сборе
-
167F-43800-09-4D Подъёмник в сбореПодъёмник в сборе
-
267F-43840-02-00 РТТ в сбореРТТ в сборе
-
267F-43840-03-00 РТТ в сбореРТТ в сборе
-
367F-4380K-00-00 Корпус гидроцилиндраКорпус гидроцилиндра
-
467F-43810-01-00 Шток гидроцилиндра в сбореШток гидроцилиндра в сборе
-
467F-43810-02-00 Шток гидроцилиндра в сбореШток гидроцилиндра в сборе
-
567F-43821-00-00 Гайка корпуса гидроцилиндраГайка корпуса гидроцилиндра
-
567F-43821-09-00 Гайка корпуса гидроцилиндраГайка корпуса гидроцилиндра
-
66H1-43872-10-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
793210-18397-00 O-RINGO-RING
-
7932-10183-22-00 O-RINGO-RING
-
867F-4380R-00-00 Гайка гидроцилиндраГайка гидроцилиндра
-
867F-4380R-01-00 Гайка гидроцилиндраГайка гидроцилиндра
-
96H1-43872-10-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
1093210-18397-00 O-RINGO-RING
-
10932-10183-22-00 O-RINGO-RING
-
1167F-4385A-01-00 ピストンピストン
-
1167F-4385A-09-00 ピストンピストン
-
1293501-08001-00 BallBall
-
136H1-43812-00-00 Уплотнение штокаУплотнение штока
-
1467F-43861-00-00 O-RINGO-RING
-
1562X-43862-00-00 O-RINGO-RING
-
1693501-08001-00 BallBall
-
1765W-4386A-00-00 Штифт клапанаШтифт клапана
-
18688-4386F-00-00 Plunger, ShiftPlunger, Shift
-
1965W-43853-00-00 Пружина главного клапанаПружина главного клапана
-
2067F-43893-00-00 Washer, PlateWasher, Plate
-
2193602-07244-00 . PIN. PIN
-
2267F-22435-00-00 Пластина клапанаПластина клапана
-
2393210-29375-00 O-RINGO-RING
-
2462X-43871-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
2593503-16003-00 BallBall
-
2693501-08001-00 BallBall
-
2767F-43863-00-00 O-RINGO-RING
-
2867F-43899-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
2967F-43816-00-00 ФильтрФильтр
-
3067F-43862-00-00 O-RINGO-RING
-
3162X-43865-00-00 O-RINGO-RING
-
3267F-4388A-00-00 ピストンピストン
-
3267F-4388A-09-00 ピストンピストン
-
336T4-4386A-00-00 Штифт клапанаШтифт клапана
-
3467F-43857-00-00 バルブスプリングリテーナバルブスプリングリテーナ
-
3567F-4381J-00-00 . PLATE. PLATE
-
3667F-22471-01-00 Корпус гидроцилиндраКорпус гидроцилиндра
-
3767F-43875-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
3867F-4381B-00-00 Поршень свободного ходаПоршень свободного хода
-
3962X-43899-00-00 Плата стопорнаяПлата стопорная
-
4062X-4384H-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
411UF-22434-00-00 . PLATE. PLATE
-
4262X-43875-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
4367F-43871-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
446H1-43829-00-00 Пробка залива маслаПробка залива масла
-
4593210-09165-00 O-RINGO-RING
-
4593210-09350-00 O-RINGO-RING
-
4593210-09811-00 O-RINGO-RING
-
4691318-06035-00 BOLTBOLT
-
4690110-06X45-00 BOLTBOLT
-
46901-1006X-79-00 BOLTBOLT
-
4791318-06020-00 BOLTBOLT
-
4791317-06020-00 BOLTBOLT
-
486H1-43831-10-00 Переходник привода насосаПереходник привода насоса
-
4967F-43802-00-00 Valve Sub AssyValve Sub Assy
-
5067F-4382F-00-00 ADAPTERADAPTER
-
516H1-43866-00-00 O-RINGO-RING
-
516H1-43866-01-00 O-RINGO-RING
-
5267F-43817-00-00 ФильтрФильтр
-
5393210-10M74-00 O-RINGO-RING
-
546H1-43867-00-00 O-RINGO-RING
-
5493210-12N52-00 O-RINGO-RING
-
5562X-43865-00-00 O-RINGO-RING
-
5662X-43841-00-00 ピストンピストン
-
5765W-43888-00-00 Болт крепления основания мотораБолт крепления основания мотора
-
5790110-06114-00 Болт крепления основания мотораБолт крепления основания мотора
-
5867F-43825-03-00 Body AssemblyBody Assembly
-
5867F-43825-04-00 Body AssemblyBody Assembly
-
5962X-43878-00-00 BOLTBOLT
-
5962X-43878-01-00 BOLTBOLT
-
606H1-43816-00-00 ФильтрФильтр
-
6167F-43851-00-00 Seat, relief valveSeat, relief valve
-
6293210-07003-00 O-RINGO-RING
-
6293210-07540-00 O-RINGO-RING
-
6367F-43808-00-00 Seat, relief valveSeat, relief valve
-
6467F-4382G-00-00 Screw, Pan HeadScrew, Pan Head
-
6593210-064A5-00 O-RINGO-RING
-
6593210-06519-00 O-RINGO-RING
-
6693505-32038-00 BallBall
-
6761A-43860-20-00 Корпус насосаКорпус насоса
-
6861A-43848-00-00 ОсьОсь
-
6961A-43854-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
7061A-43845-00-00 Screw, Pan HeadScrew, Pan Head
-
7161A-43875-00-00 RETAINER, MAGNETO BASERETAINER, MAGNETO BASE
-
7293210-06100-00 O-RINGO-RING
-
736H1-43875-00-00 CirclipCirclip
-
7493210-18397-00 O-RINGO-RING
-
74932-10183-22-00 O-RINGO-RING
-
7561A-43847-00-00 Seat, relief valveSeat, relief valve
-
7665W-43862-00-00 O-RINGO-RING
-
7693210-04N51-00 O-RINGO-RING
-
7793210-11368-00 O-RINGO-RING
-
7867F-43830-00-00 Gear Pump AssyGear Pump Assy
-
796H1-4384F-10-00 Seal, Main ValveSeal, Main Valve
-
806H1-43844-10-00 Pin, Valve SupportPin, Valve Support
-
816H1-43856-10-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
8265W-43861-00-00 O-RINGO-RING
-
8293210-04N50-00 O-RINGO-RING
-
8365W-43817-00-00 ФильтрФильтр
-
8467F-4385H-00-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
8567F-43850-00-00 Valve Sub AssyValve Sub Assy
-
8693501-08001-00 BallBall
-
876H1-43856-10-00 Spring, Pilot AdjustingSpring, Pilot Adjusting
-
8867F-43895-00-00 Seat, relief valveSeat, relief valve
-
8967F-43843-00-00 Винт клапанаВинт клапана
-
9067F-4386A-00-00 Pin, Valve SupportPin, Valve Support
-
9167F-43880-00-00 Электромотор гидравлики в сборе
Refer to fig.26Электромотор гидравлики в сборе
Refer to fig.26
