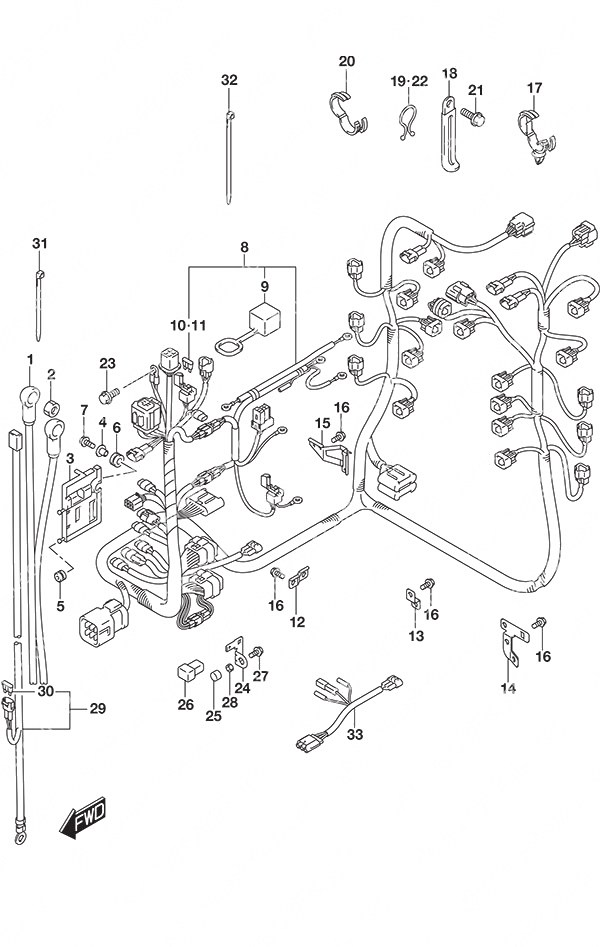

Fig. 322 - Harness для Suzuki DF 250 - 2020 года выпуска`
-
№АртикулНазвание
-
133810-98J01-000 Starter Motor Cable AssemblyStarter Motor Cable Assembly
-
208316-10087-000 NutNut
-
336616-93J01-000 Connector HolderConnector Holder
-
409169-06062-000 Washer (6.3x17x1.6)Washer (6.3x17x1.6)
-
509320-04009-000 BushingBushing
-
609320-09016-000 CushionCushion
-
701550-06257-000 BoltBolt
-
8-136630-93J31-000 Wire Harness AssemblyWire Harness Assembly
-
8-236630-93J01-000 Wire Harness Assembly
SS ModelWire Harness Assembly
SS Model -
933634-96J00-000 • Service Connector Cap• Service Connector Cap
-
1009481-15501-000 • 15 Amp Fuse• 15 Amp Fuse
-
1109481-30501-000 • 30 Amp Fuse• 30 Amp Fuse
-
1236617-93J00-000 Harness BracketHarness Bracket
-
13-136617-93J10-000 Harness BracketHarness Bracket
-
13-236617-93J10-000 Harness Bracket
SS ModelHarness Bracket
SS Model -
1436617-93J20-000 Harness BracketHarness Bracket
-
1536617-93J30-000 Harness Bracket (NLA)Harness Bracket (NLA)
-
16-101550-06127-000 Bolt (6x12)Bolt (6x12)
-
16-201550-06127-000 Bolt (6x12)
SS ModelBolt (6x12)
SS Model -
1709403-20308-000 ClipClip
-
1829404-93J11-000 Clamp (L:65)Clamp (L:65)
-
1909408-00008-000 ClampClamp
-
2009408-00184-000 ClampClamp
-
2101550-06127-000 Bolt (6x12)Bolt (6x12)
-
2301550-06127-000 Bolt (6x12)Bolt (6x12)
-
2436865-90J00-000 Main Fuse TerminalMain Fuse Terminal
-
2509251-09008-000 CapCap
-
2609481-60401-000 60 Amp Fuse60 Amp Fuse
-
2701570-06127-000 BoltBolt
-
2808310-00067-000 NutNut
-
2936625-93J10-000 ECM Battery Lead
L: 6700ECM Battery Lead
L: 6700 -
3009481-15501-000 • 15 Amp Fuse• 15 Amp Fuse
-
3109407-10404-000 Clamp (L:100)Clamp (L:100)
-
3209407-14407-000 Clamp (L:145)Clamp (L:145)
-
3336647-93J00-000 Aux PTT Switch Lead
OptionalAux PTT Switch Lead
Optional
