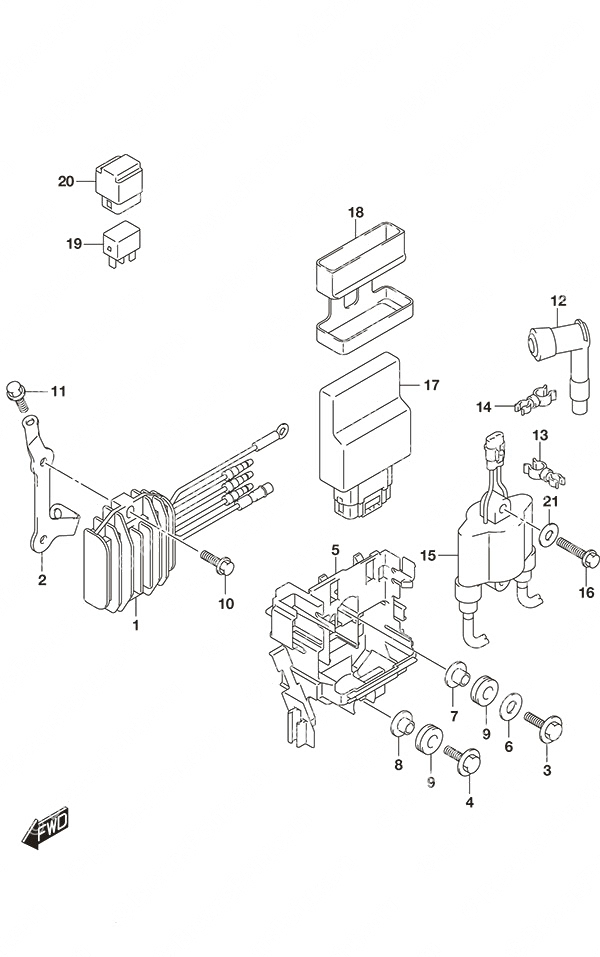

Fig. 310A - Rectifier/Ignition Coil для Suzuki DF 15A - 2020 года выпуска`
-
№АртикулНазвание
-
132800-89L01-000 Rectifier/Regulator Assembly
w/Electric StarterRectifier/Regulator Assembly
w/Electric Starter -
232815-89L00-000 Rectifier Bracket
w/Electric StarterRectifier Bracket
w/Electric Starter -
309116-06517-000 Bolt (6x25)Bolt (6x25)
-
409116-06196-000 Bolt (6x20)Bolt (6x20)
-
532890-89L03-000 Electric Parts HolderElectric Parts Holder
-
609320-08056-000 CushionCushion
-
709169-06062-000 Washer (6.3x17x1.6)Washer (6.3x17x1.6)
-
809169-06095-000 WasherWasher
-
909320-08051-000 Cushion (NLA)Cushion (NLA)
-
1001550-06207-000 Bolt (6x20)
w/Electric StarterBolt (6x20)
w/Electric Starter -
1101550-06167-000 Bolt (6x16)
w/Electric StarterBolt (6x16)
w/Electric Starter -
1233500-07H00-000 Spark Plug CapSpark Plug Cap
-
1309408-00159-000 Clamp (NLA)Clamp (NLA)
-
1409408-00346-000 ClampClamp
-
1533410-89L11-000 Ignition CoilIgnition Coil
-
1601550-0630C-000 Bolt (6x30)Bolt (6x30)
-
17-133930-89L00-000 Engine Control Unit
w/Electric StarterEngine Control Unit
w/Electric Starter -
17-233930-89L10-000 Engine Control Unit
w/Manual StarterEngine Control Unit
w/Manual Starter -
1833925-89L00-000 Engine Control Unit CushionEngine Control Unit Cushion
-
1938860-76F01-000 Relay
w/Electric StarterRelay
w/Electric Starter -
2038915-90J00-000 Relay Holder
w/Electric StarterRelay Holder
w/Electric Starter -
2109160-06168-000 Washer (6x14x1)Washer (6x14x1)
