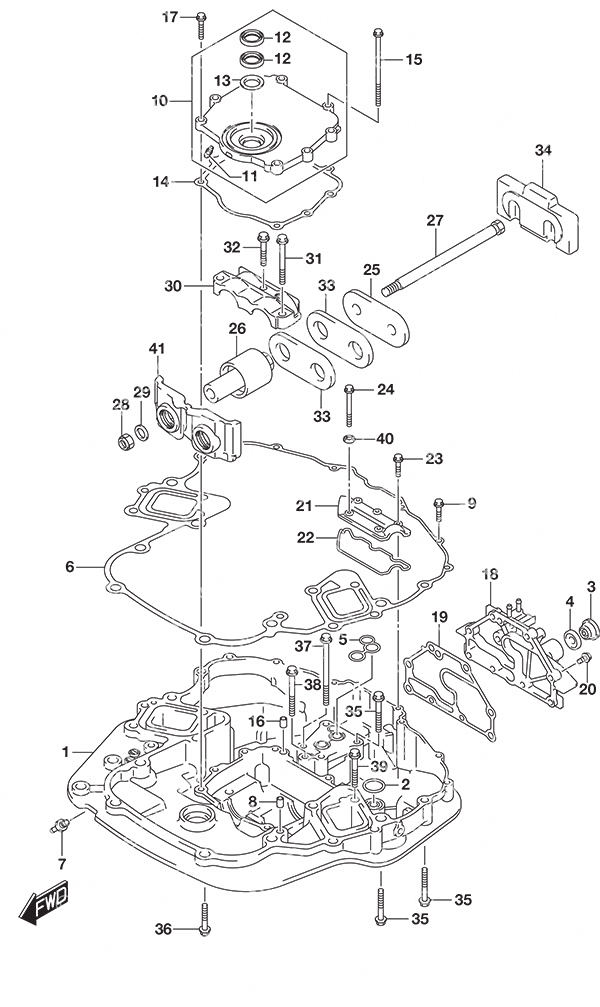

Fig. 401 - Engine Holder для Suzuki DF 300AP - 2019 года выпуска`
-
№АртикулНазвание
-
1-151111-93J30-YAY Engine Holder
BlackEngine Holder
Black -
1-251111-93J30-Y5S Engine Holder
WhiteEngine Holder
White -
216519-93J00-000 Engine Holder SealEngine Holder Seal
-
317913-93J00-000 Water Flush PlugWater Flush Plug
-
417914-93J01-000 Water Flush Plug GasketWater Flush Plug Gasket
-
551116-93J01-000 Water Return SealWater Return Seal
-
651211-93J00-000 Engine Holder GasketEngine Holder Gasket
-
761155-93J20-000 Water Indicator UnionWater Indicator Union
-
809206-08001-000 Knock Pin (8x11)Knock Pin (8x11)
-
901550-08307-000 BoltBolt
-
1051120-93J02-000 Mount Oil Seal Cover SetMount Oil Seal Cover Set
-
1122511-99011-000 • Grease Nipple• Grease Nipple
-
1251124-93J01-000 • Oil Seal• Oil Seal
-
1351125-93J00-000 • Scrapper• Scrapper
-
1451123-93J01-000 Mount Oil Seal Cover GasketMount Oil Seal Cover Gasket
-
1509103-08109-000 Bolt (8x120)Bolt (8x120)
-
1609206-08001-000 Knock Pin (8x11)Knock Pin (8x11)
-
1701550-0830A-000 Bolt (8x30)Bolt (8x30)
-
18-151140-93J11-YAY Engine Holder Cover (L)
Black w/Transom (L)Engine Holder Cover (L)
Black w/Transom (L) -
18-251140-98J00-YAY Engine Holder Cover
Black w/Transom (X, XX)Engine Holder Cover
Black w/Transom (X, XX) -
18-351140-93J11-Y5S Engine Holder Cover (L)
White w/Transom (L)Engine Holder Cover (L)
White w/Transom (L) -
18-451140-98J00-Y5S Engine Holder Cover
White w/Transom (X, XX)Engine Holder Cover
White w/Transom (X, XX) -
1951142-93J00-000 Engine Holder Cover GasketEngine Holder Cover Gasket
-
2009116-08122-000 Bolt (8x30)Bolt (8x30)
-
2151151-93J00-000 Engine Holder Upper CoverEngine Holder Upper Cover
-
2251152-93J00-000 Engine Holder Upper Cover SealEngine Holder Upper Cover Seal
-
2301550-08307-000 BoltBolt
-
2401550-08607-000 BoltBolt
-
2554123-93J03-000 Upper Mount PlateUpper Mount Plate
-
2654130-93J01-000 Upper MountUpper Mount
-
2754112-93J00-000 Upper Mount BoltUpper Mount Bolt
-
2829159-93J00-000 Upper Mount Bolt NutUpper Mount Bolt Nut
-
2909160-15051-000 Upper Mount Bolt WasherUpper Mount Bolt Washer
-
3054137-93J02-000 Upper Mount CoverUpper Mount Cover
-
3109116-10135-000 Bolt (10x95)Bolt (10x95)
-
3209116-10175-000 Bolt (10x50)Bolt (10x50)
-
33-154121-98J01-000 Upper Thrust Stopper
w/Transom (X, XX)Upper Thrust Stopper
w/Transom (X, XX) -
33-254121-93J20-000 Upper Thrust Stopper
w/Transom (L)Upper Thrust Stopper
w/Transom (L) -
3454140-98J00-000 Upper Thrust Reverse MountUpper Thrust Reverse Mount
-
3509116-10137-000 Bolt (10x70)Bolt (10x70)
-
3609116-10175-000 Bolt (10x50)Bolt (10x50)
-
3709116-10146-000 Bolt (10x195)Bolt (10x195)
-
3809116-10134-000 Bolt (10x115) (NLA)Bolt (10x115) (NLA)
-
3909116-08126-000 Bolt (8x65)Bolt (8x65)
-
4009169-08038-000 Washer (8.3x15x3)Washer (8.3x15x3)
-
4154144-93J00-000 Upper Mount SealUpper Mount Seal
