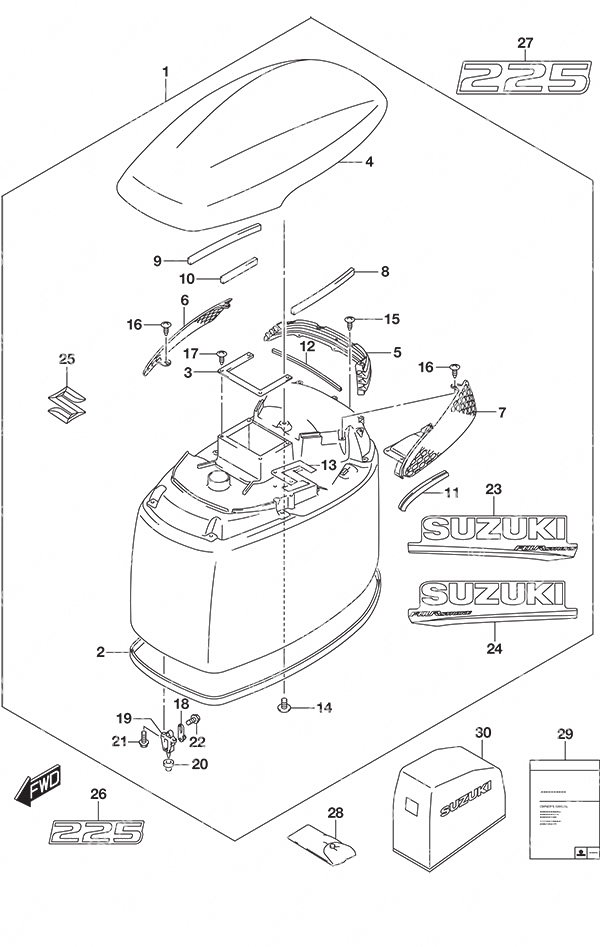

Fig. 420 - Engine Cover для Suzuki DF 225 - 2019 года выпуска`
-
№АртикулНазвание
-
1-161420-93891-YAY Engine Cover Set
BlackEngine Cover Set
Black -
1-261430-93801-Y5S Engine Cover Set
WhiteEngine Cover Set
White -
261112-93J20-000 • Engine Cover Rubber• Engine Cover Rubber
-
361416-93J00-000 • Air Intake Guard (NLA)• Air Intake Guard (NLA)
-
4-161431-93J03-YAY • Tilt Up Handle
Black• Tilt Up Handle
Black -
4-261431-93J03-Y5S • Tilt Up Handle
White• Tilt Up Handle
White -
561432-93J01-000 • Tilt Up Handle Louver• Tilt Up Handle Louver
-
661433-93J01-000 • Air Intake Inner Starboard Cover• Air Intake Inner Starboard Cover
-
761434-93J01-000 • Air Intake Inner Port Cover• Air Intake Inner Port Cover
-
861438-93J00-000 • Tilt Up Handle Tape (NLA)• Tilt Up Handle Tape (NLA)
-
961438-93J00-000 • Tilt Up Handle Tape (NLA)
L:250->190• Tilt Up Handle Tape (NLA)
L:250->190 -
1061438-93J00-000 • Tilt Up Handle Tape (NLA)
L:250->106• Tilt Up Handle Tape (NLA)
L:250->106 -
1161439-93J20-000 • Tilt Up Handle Port Seal• Tilt Up Handle Port Seal
-
1261439-93J40-000 • Tilt Up Handle Rear Seal• Tilt Up Handle Rear Seal
-
1361476-93J00-000 • Air Vent Seal• Air Vent Seal
-
1403542-05169-000 • Screw• Screw
-
1503542-05169-000 • Screw• Screw
-
1603542-05169-000 • Screw• Screw
-
1703542-05169-000 • Screw• Screw
-
1861610-93J00-000 • Fastener• Fastener
-
1961621-93J01-000 • Fastener Bracket• Fastener Bracket
-
2009329-10024-000 • Cushion• Cushion
-
2101547-06167-000 • Bolt (6x16)• Bolt (6x16)
-
2201550-06127-000 • Bolt (6x12)• Bolt (6x12)
-
23-161443-96J50-000 • Starboard Engine Cover Stripe
Black• Starboard Engine Cover Stripe
Black -
23-261443-96J60-000 • Starboard Engine Cover Stripe
White• Starboard Engine Cover Stripe
White -
24-161453-96J50-000 • Port Engine Cover Stripe
Black• Port Engine Cover Stripe
Black -
24-261453-96J60-000 • Port Engine Cover Stripe
White• Port Engine Cover Stripe
White -
2568111-93J00-000 Emblem Mark 'S'Emblem Mark 'S'
-
26-161422-93JB0-000 Front Emblem Mark (225)
BlackFront Emblem Mark (225)
Black -
26-261422-93JC0-000 Front Emblem Mark (225)
WhiteFront Emblem Mark (225)
White -
27-161435-93JA0-000 Rear Emblem Mark (225)
BlackRear Emblem Mark (225)
Black -
27-261435-93JB0-000 Rear Emblem Mark (225)
WhiteRear Emblem Mark (225)
White -
2809800-81835-000 Tool SetTool Set
-
2999011-93JG0-03B Owners Manual DF225/DF250 - 2019Owners Manual DF225/DF250 - 2019
-
30990C0-65032-000 DF200 / DF225 / DF250 Genuine Engine Cover
OptionalDF200 / DF225 / DF250 Genuine Engine Cover
Optional
