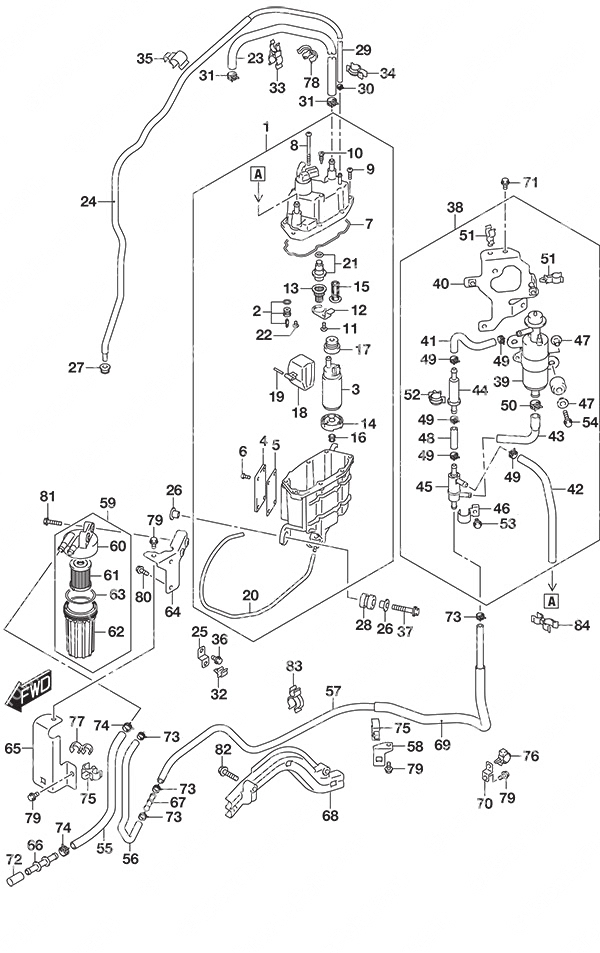

Fig. 147 - Fuel Pump/Fuel Vapor Separator для Suzuki DF 350 - 2018 года выпуска`
-
№АртикулНазвание
-
115600-98L00-000 Fuel Vapor Separator AssemblyFuel Vapor Separator Assembly
-
213370-98L00-000 • Needle Valve Assembly• Needle Valve Assembly
-
315200-98L00-000 • Fuel Pump Assembly• Fuel Pump Assembly
-
415612-98L00-000 • Cover• Cover
-
515613-98L00-000 • Gasket• Gasket
-
615614-98L00-000 • Screw• Screw
-
715626-93J00-000 • Separator Gasket• Separator Gasket
-
815627-93J00-000 • Screw (NLA)• Screw (NLA)
-
915628-99E00-000 • Screw (L:15)• Screw (L:15)
-
1015629-99E10-000 • Drain Screw• Drain Screw
-
1115631-98L00-000 • Screw• Screw
-
1215638-98L00-000 • Plate• Plate
-
1315639-98L00-000 • Cover• Cover
-
1415641-98L00-000 • Spacer• Spacer
-
1515642-88L10-000 • Fuel Filter• Fuel Filter
-
1615642-90J00-000 • Fuel Pump Filter• Fuel Pump Filter
-
1715647-98L00-000 • Fuel Pump Bushing• Fuel Pump Bushing
-
1815650-93J00-000 • Float Assembly• Float Assembly
-
1915654-99E00-000 • Float Pin• Float Pin
-
2015683-98L00-000 • Drain Hose• Drain Hose
-
2115760-98L00-000 • Fuel Pressure Regulator• Fuel Pressure Regulator
-
2202142-0408B-000 • Screw (4x8)• Screw (4x8)
-
2315681-98L00-000 Fuel Hose (V/S to Delivery Pipe)Fuel Hose (V/S to Delivery Pipe)
-
2418498-98L20-000 Hose ProtectorHose Protector
-
2536617-93J10-000 Harness BracketHarness Bracket
-
2609169-08042-000 WasherWasher
-
2709320-08086-000 CushionCushion
-
2809320-12072-000 CushionCushion
-
2909352-50003-30A Hose (5x8.2x1300)Hose (5x8.2x1300)
-
3009401-08412-000 ClipClip
-
3109401-11425-000 ClipClip
-
3209403-07323-000 ClampClamp
-
3309408-00056-000 ClipClip
-
3409408-00142-000 ClipClip
-
3509408-00198-000 ClampClamp
-
3601550-06127-000 Bolt (6x12)Bolt (6x12)
-
3701550-08407-000 Bolt (8x40)Bolt (8x40)
-
3815100-98L00-000 Fuel Pump Set (L)Fuel Pump Set (L)
-
3915100-94900-000 • Fuel Pump Assembly• Fuel Pump Assembly
-
4015116-98L00-000 • Fuel Pump Bracket (L)• Fuel Pump Bracket (L)
-
4115632-98L00-000 • Fuel Hose (Pump to Filter)• Fuel Hose (Pump to Filter)
-
4215635-98L00-000 • Fuel Hose (Valve to VST)• Fuel Hose (Valve to VST)
-
4315637-98L00-000 • Fuel Hose (Valve to Pump)• Fuel Hose (Valve to Pump)
-
4415643-98L00-000 • Fuel Filter (L)• Fuel Filter (L)
-
4515645-93J10-000 • Check Valve• Check Valve
-
4615674-98L00-000 • Check Valve Clip• Check Valve Clip
-
4709169-06062-000 • Washer (6.3x17x1.6)• Washer (6.3x17x1.6)
-
4809343-70503-040 • Fuel Hose (7x12x40)
Filter to Valve• Fuel Hose (7x12x40)
Filter to Valve -
4909401-11423-000 • Clip• Clip
-
5009401-15414-000 • Clip• Clip
-
5109403-13310-000 • Clamp• Clamp
-
5209403-16307-000 • Clamp• Clamp
-
5301550-06127-000 • Bolt (6x12)• Bolt (6x12)
-
5401550-06307-000 • Bolt (6x30)• Bolt (6x30)
-
5515191-98L00-000 Fuel Hose (Connector to Filter)Fuel Hose (Connector to Filter)
-
5615192-98L00-000 Fuel Hose (Filter to 2 Way)Fuel Hose (Filter to 2 Way)
-
5715193-98L00-000 Fuel Hose (2 Way to 2 Way)Fuel Hose (2 Way to 2 Way)
-
5815198-98L00-000 Fuel Hose BracketFuel Hose Bracket
-
5915410-98L00-000 Fuel Filter Assembly (L)Fuel Filter Assembly (L)
-
6015411-93J10-000 • Fuel Filter Cap• Fuel Filter Cap
-
6115412-93J10-000 • Fuel Filter• Fuel Filter
-
6215413-98L00-000 • Fuel Filter Cup• Fuel Filter Cup
-
6315415-93J10-000 • Fuel Filter O-Ring• Fuel Filter O-Ring
-
6415421-98L00-000 Fuel Filter Bracket (L)Fuel Filter Bracket (L)
-
6515423-98L00-000 Fuel Hose GuardFuel Hose Guard
-
6615830-98J01-000 Fuel Hose JointFuel Hose Joint
-
6715831-96J00-000 Fuel Hose UnionFuel Hose Union
-
6815852-98L00-000 Fuel Hose GuardFuel Hose Guard
-
6918498-99E11-000 Hose Protector (L:610)
L:610 -> 450Hose Protector (L:610)
L:610 -> 450 -
7036617-93J10-000 Harness BracketHarness Bracket
-
7109103-06267-000 Bolt (6x18)Bolt (6x18)
-
7209251-09005-000 CapCap
-
7309401-11423-000 ClipClip
-
7409401-14409-000 ClipClip
-
7509403-13308-000 ClampClamp
-
7609403-17403-000 ClampClamp
-
7709408-00121-000 Clamp (NLA)Clamp (NLA)
-
7809408-00155-000 Clamp (NLA)Clamp (NLA)
-
7901550-06127-000 Bolt (6x12)Bolt (6x12)
-
8001550-06167-000 Bolt (6x16)Bolt (6x16)
-
8101550-06257-000 BoltBolt
-
8201550-06307-000 Bolt (6x30)Bolt (6x30)
-
8309408-00142-000 ClipClip
-
8409408-00054-000 Clamp (NLA)Clamp (NLA)
