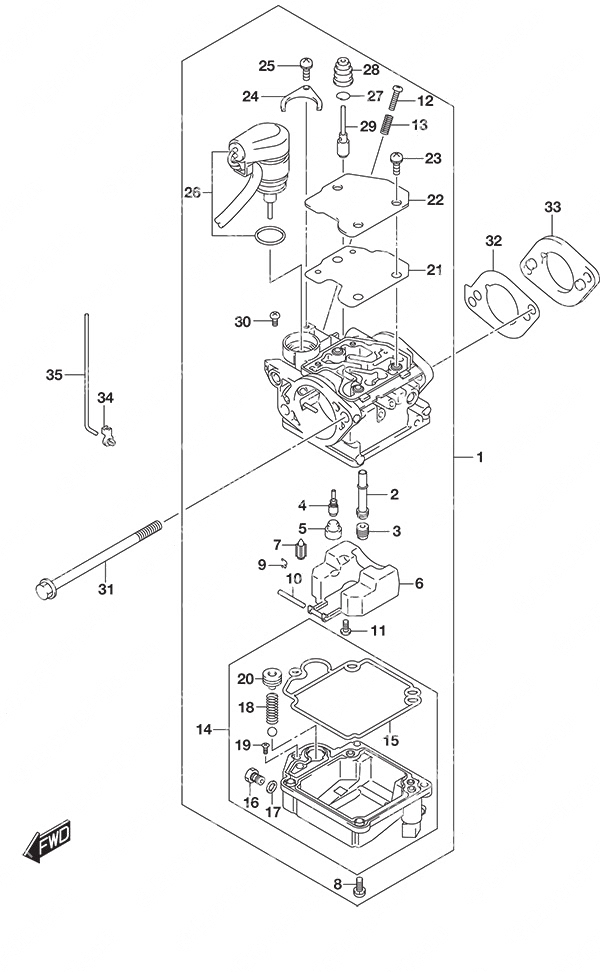

Fig. 128D - Carburetor w/Remote Control для Suzuki DF 9.9A - 2016 года выпуска`
-
№АртикулНазвание
-
113200-99J30-000 Carburetor AssemblyCarburetor Assembly
-
213236-99J20-000 • Main Nozzle• Main Nozzle
-
3-109491-82013-000 • Main Jet #82• Main Jet #82
-
3-209491-80017-000 • Main Jet #80• Main Jet #80
-
4-109492-38011-000 • Pilot Jet #38• Pilot Jet #38
-
4-209492-35033-000 • Pilot Jet #35• Pilot Jet #35
-
513239-94J00-000 • Rubber Cap• Rubber Cap
-
613250-99J00-000 • Float• Float
-
713370-94J00-000 • Needle Valve• Needle Valve
-
613247-94J00-000 • Screw• Screw
-
913375-26E00-000 • Valve Clip• Valve Clip
-
1013254-94J00-000 • Float Pin• Float Pin
-
1113802-94J00-000 • Screw• Screw
-
1213534-94J00-000 • Stop Screw• Stop Screw
-
1313268-94J00-000 • Spring• Spring
-
1413240-99J30-000 • Float Chamber Assembly• Float Chamber Assembly
-
1513251-99J00-000 •• Float Chamber Gasket•• Float Chamber Gasket
-
1613279-99J00-000 •• Drain Screw•• Drain Screw
-
1713275-99J00-000 •• Plain Washer•• Plain Washer
-
1813441-99J00-000 •• Spring•• Spring
-
1913443-99J00-000 •• Special Screw•• Special Screw
-
2013493-99J00-000 •• Plunger•• Plunger
-
2113283-99J00-000 • Packing• Packing
-
2213282-99J00-000 • Plate• Plate
-
2313367-94J00-000 • Screw• Screw
-
2413428-06F30-000 • Plate• Plate
-
2513367-94J00-000 • Screw• Screw
-
2613368-99J00-000 • Starter Assembly• Starter Assembly
-
2713494-94J00-000 • Clip• Clip
-
2813495-94J00-000 • Rubber Cap• Rubber Cap
-
2913496-99J00-000 • Link Rod• Link Rod
-
3013281-99J00-000 • Pan Screw• Pan Screw
-
3109103-06276-000 Bolt (6x100)Bolt (6x100)
-
3213125-99J00-000 Carburetor GasketCarburetor Gasket
-
3313124-99J00-000 InsulatorInsulator
-
3413436-91J00-000 Choke Rod ConnectorChoke Rod Connector
-
3513513-99J00-000 Throttle Rod (NLA)Throttle Rod (NLA)
