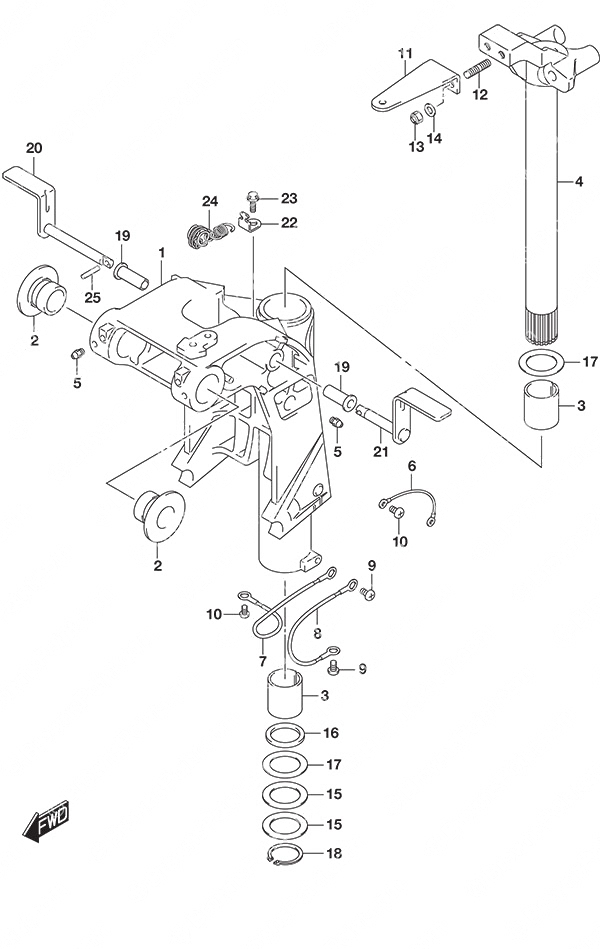

Fig. 336B - Swivel Bracket для Suzuki DF 50A - 2016 года выпуска`
-
№АртикулНазвание
-
1-143111-88L21-0EP Swivel Bracket (L)
BlackSwivel Bracket (L)
Black -
1-243111-88L21-Y5S Swivel Bracket (L)
WhiteSwivel Bracket (L)
White -
243211-87J00-000 Swivel Bracket BushingSwivel Bracket Bushing
-
343711-89J10-000 Steering BushingSteering Bushing
-
4-143750-88L22-0EP Steering Bracket (L)
BlackSteering Bracket (L)
Black -
4-243750-88L21-Y5S Steering Bracket (L)
WhiteSteering Bracket (L)
White -
522511-99011-000 Grease NippleGrease Nipple
-
636894-95201-000 Wire Lead (L:165)Wire Lead (L:165)
-
736895-87D01-000 Wire Lead (L:210)Wire Lead (L:210)
-
836895-87D01-000 Wire Lead (L:210)Wire Lead (L:210)
-
909125-06063-000 Screw (6x10)Screw (6x10)
-
1009125-05050-000 Screw (5x8)Screw (5x8)
-
1143755-88L00-000 Steering Bracket Attachment
BlackSteering Bracket Attachment
Black -
1209108-10161-000 Stud Bolt (10x20)Stud Bolt (10x20)
-
1309159-10050-000 NutNut
-
1409160-10141-000 Washer (10.5x19x2)Washer (10.5x19x2)
-
1509160-39003-000 Washer (39.5x58x0.3)Washer (39.5x58x0.3)
-
1609282-39001-000 Oil Seal (38x51x5)Oil Seal (38x51x5)
-
1709160-39002-000 Washer (39.5x58x1)Washer (39.5x58x1)
-
1809380-38003-000 CirclipCirclip
-
1941226-97E00-000 BushingBushing
-
2041270-89J10-000 Stbd Tilt Lock LeverStbd Tilt Lock Lever
-
2141280-89J04-000 Port Tilt Lock LeverPort Tilt Lock Lever
-
2245731-96312-000 Spring BracketSpring Bracket
-
2309116-06236-000 Bolt (6x16)Bolt (6x16)
-
2441230-97E10-000 Tilt Lock SpringTilt Lock Spring
-
2509205-03012-000 Spring Pin (3x16)Spring Pin (3x16)
