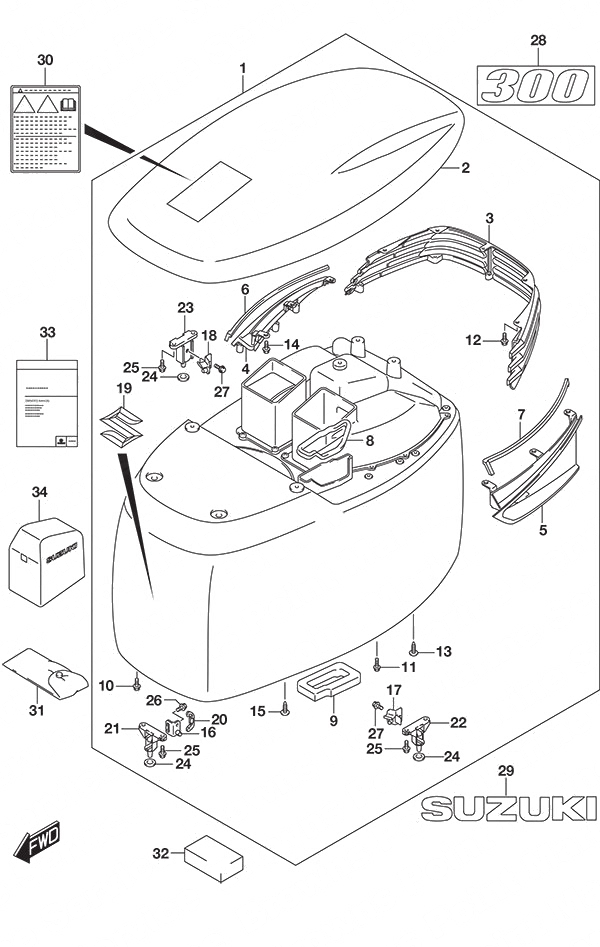

Fig. 420B - Engine Cover Matte Black для Suzuki DF 300AP - 2016 года выпуска`
-
№АртикулНазвание
-
161400-98Y90-YKV Engine Cover SetEngine Cover Set
-
261431-98J10-YKV • Top Cover• Top Cover
-
361432-98J01-000 • Air Intake Louver• Air Intake Louver
-
461433-98J01-000 • Upper Cover Starboard Grip• Upper Cover Starboard Grip
-
561434-98J02-000 • Upper Cover Port Grip• Upper Cover Port Grip
-
661439-98J00-000 • Starboard Grip Seal• Starboard Grip Seal
-
761439-98J10-000 • Port Grip Seal• Port Grip Seal
-
861439-98J21-000 • Air Vent No 2 Seal (NLA)• Air Vent No 2 Seal (NLA)
-
961476-98J00-000 • Air Vent No 1 Seal• Air Vent No 1 Seal
-
1001550-06167-000 • Bolt (6x16)• Bolt (6x16)
-
1101550-06207-000 • Bolt (6x20)• Bolt (6x20)
-
1201550-06167-000 • Bolt (6x16)• Bolt (6x16)
-
1303542-06169-000 • Screw• Screw
-
1401550-06167-000 • Bolt (6x16)• Bolt (6x16)
-
1503542-06169-000 • Screw• Screw
-
1661610-98J00-000 • Front Fastener• Front Fastener
-
1761610-98J30-000 • Port Fastener (NLA)• Port Fastener (NLA)
-
1861610-98J40-000 • Starboard Fastener• Starboard Fastener
-
1977811-54GC0-0PG • Chrome S Emblem• Chrome S Emblem
-
2061614-98J00-000 • Fastener Protector (NLA)• Fastener Protector (NLA)
-
2161621-98J01-000 • Front Fastener Bracket• Front Fastener Bracket
-
2261624-98J11-000 • Port Fastener Bracket• Port Fastener Bracket
-
2361625-98J11-000 • Starboard Fastener Bracket• Starboard Fastener Bracket
-
2461619-98J00-000 • Engine Cover Fastener Cushion• Engine Cover Fastener Cushion
-
2501547-06167-000 • Bolt (6x16)• Bolt (6x16)
-
2601550-06127-000 • Bolt (6x12)• Bolt (6x12)
-
2861435-98J40-000 Rear Emblem Mark (300)
RearRear Emblem Mark (300)
Rear -
2961441-93J10-000 Suzuki MarkSuzuki Mark
-
3061458-90J00-000 Engine Cover LabelEngine Cover Label
-
3109800-81835-000 Tool SetTool Set
-
3261425-98J00-000 Engine Cover CushionEngine Cover Cushion
-
3399011-98J50-03B Owners Manual DF250AP/DF300AP - 2016Owners Manual DF250AP/DF300AP - 2016
-
3468110-98J00-000 Weather Cover (NLA)
OptionalWeather Cover (NLA)
Optional
