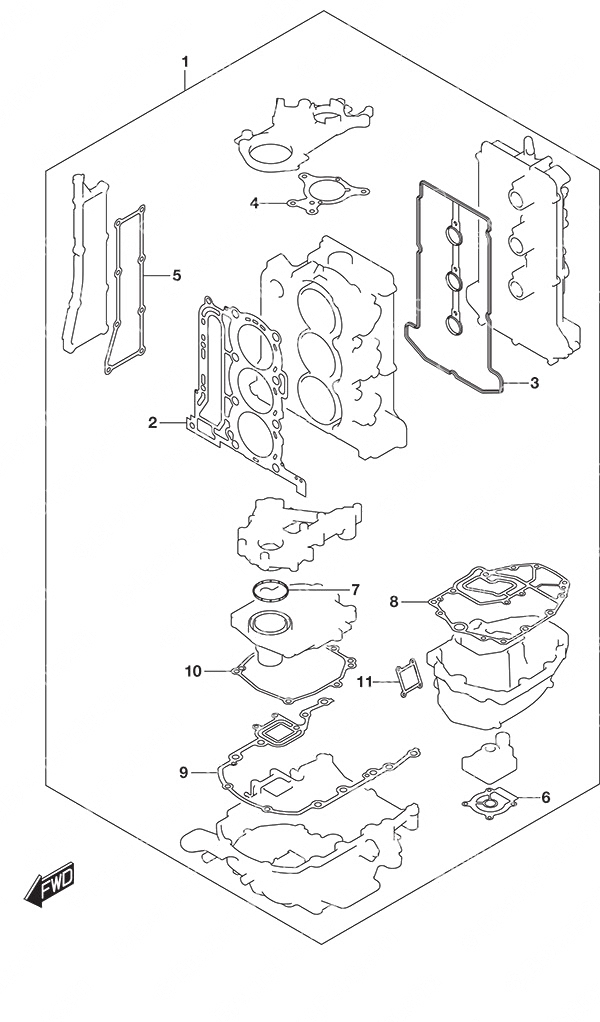

Fig. 585 - Opt: Gasket Set для Suzuki DF 60A - 2015 года выпуска`
-
№АртикулНазвание
-
111400-88872-000 Engine Gasket SetEngine Gasket Set
-
211141-88L00-000 • Cylinder Head Gasket• Cylinder Head Gasket
-
311189-88L00-000 • Cylinder Head Cover Gasket• Cylinder Head Cover Gasket
-
411413-88L00-000 • Upper Oil Seal Gasket• Upper Oil Seal Gasket
-
514151-88L00-000 • Exhaust Cover Gasket• Exhaust Cover Gasket
-
617472-96304-000 • Water Pump Plate Gasket
Not for DF 60AVTL Model. Order Ref# 12• Water Pump Plate Gasket
Not for DF 60AVTL Model. Order Ref# 12 -
711433-88L00-000 • Under Oil Seal Gasket• Under Oil Seal Gasket
-
811489-88L01-000 • Oil Pan Gasket• Oil Pan Gasket
-
951211-88L00-000 • Engine Holder Gasket• Engine Holder Gasket
-
1051123-88L00-000 • Mount Case Cover Gasket• Mount Case Cover Gasket
-
1111552-88L00-000 • Water Jacket Cover Gasket• Water Jacket Cover Gasket
-
1217472-87E10-000 Water Pump Plate Gasket
For DF 60AVTL. Not included in this Gasket Set.Water Pump Plate Gasket
For DF 60AVTL. Not included in this Gasket Set.
