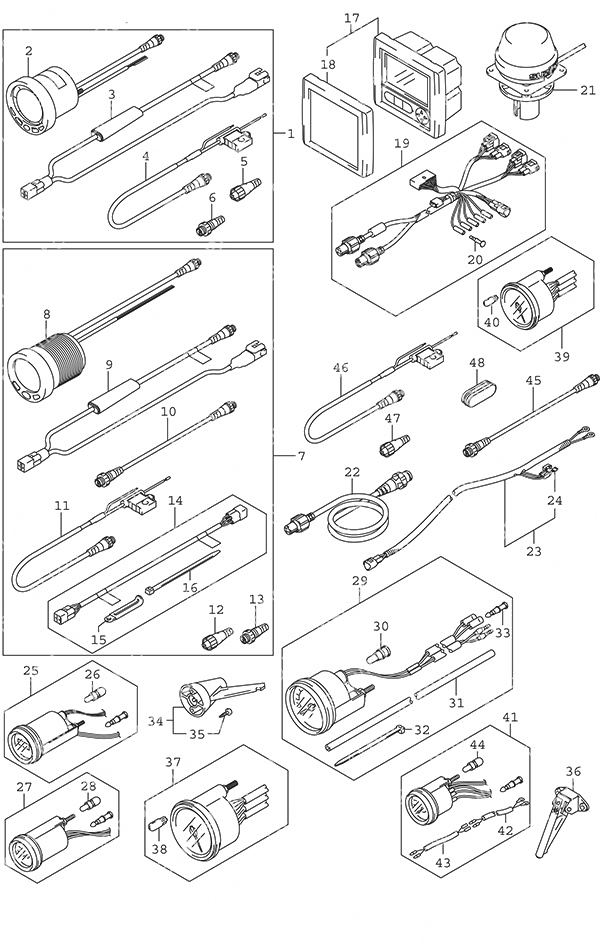

Fig. 501 - Opt: Meter для Suzuki DF 25A - 2015 года выпуска`
-
№АртикулНазвание
-
1990C0-88164-KIT 4 in. Multi-Function Gauge Kit4 in. Multi-Function Gauge Kit
-
2990C0-88165-000 • 4 in. Multi-Function Gauge• 4 in. Multi-Function Gauge
-
3990C0-88149-000 • SMIS Engine Interface Cable (NLA)• SMIS Engine Interface Cable (NLA)
-
4990C0-88112-000 • SMIS Power Cable• SMIS Power Cable
-
5990C0-88113-000 • Terminating Resistor 120 ohm Female• Terminating Resistor 120 ohm Female
-
6990C0-88114-000 • Terminating Resistor 120 ohm Male• Terminating Resistor 120 ohm Male
-
734011-89L01-000 2 in. Multi-Function Gauge Kit2 in. Multi-Function Gauge Kit
-
8990C0-88150-000 • 2 in. Multi-Function Gauge• 2 in. Multi-Function Gauge
-
9990C0-88149-000 • SMIS Engine Interface Cable (NLA)• SMIS Engine Interface Cable (NLA)
-
10990C0-88108-000 • 25' Extension cable• 25' Extension cable
-
11990C0-88112-000 • SMIS Power Cable• SMIS Power Cable
-
12990C0-88113-000 • Terminating Resistor 120 ohm Female• Terminating Resistor 120 ohm Female
-
13990C0-88114-000 • Terminating Resistor 120 ohm Male• Terminating Resistor 120 ohm Male
-
1436660-89L01-000 • Engine to Interface Wire Set• Engine to Interface Wire Set
-
1529404-93J11-000 •• Clamp (L:65)•• Clamp (L:65)
-
1609407-14407-000 •• Clamp (L:145)•• Clamp (L:145)
-
1734200-87L11-000 Multi Gauge Assembly (NLA)Multi Gauge Assembly (NLA)
-
1834211-87L00-000 • Front Cover (NLA)• Front Cover (NLA)
-
1936661-87L00-000 Gauge AdapterGauge Adapter
-
2036615-96300-000 • Resin Terminal• Resin Terminal
-
2139950-87L00-000 GPS Receiver Module AssemblyGPS Receiver Module Assembly
-
2236666-87L00-000 Network WireNetwork Wire
-
23-136663-98J00-000 Active Hub Power Harness Assy (NLA)
2.5MActive Hub Power Harness Assy (NLA)
2.5M -
23-236663-98J10-000 Active Hub Power Harness Assy
6MActive Hub Power Harness Assy
6M -
2409481-05501-000 • 5 Amp Fuse• 5 Amp Fuse
-
25-134500-93J02-000 Black Hour MeterBlack Hour Meter
-
25-234500-93J13-000 White Hour MeterWhite Hour Meter
-
2609471-12103-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
-
27-134600-93J02-000 Black VoltmeterBlack Voltmeter
-
27-234600-93J13-000 White VoltmeterWhite Voltmeter
-
2809471-12103-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
-
29-134100-93J22-000 Black Speedometer 0-50 MPHBlack Speedometer 0-50 MPH
-
29-234100-93J33-000 White Speedometer 0-50 MPHWhite Speedometer 0-50 MPH
-
3009471-12028-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
-
3134191-92E00-000 • Water Pressure Tubing• Water Pressure Tubing
-
3209407-14407-000 • Clamp (L:145)• Clamp (L:145)
-
3336615-96300-000 • Resin Terminal• Resin Terminal
-
3434190-95500-000 Speedometer Sensor (NLA)Speedometer Sensor (NLA)
-
3503112-06303-000 • Screw (NLA)• Screw (NLA)
-
3634190-87D00-000 Speedometer SensorSpeedometer Sensor
-
37-134200-93J22-000 Black TachometerBlack Tachometer
-
37-234200-93J34-000 White TachometerWhite Tachometer
-
3809471-12028-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
-
39-134200-93J02-000 Black Tachometer w/MonitorBlack Tachometer w/Monitor
-
39-234200-93J14-000 White Tachometer w/MonitorWhite Tachometer w/Monitor
-
4009471-12077-000 • Bulb (12v, 1.7w)• Bulb (12v, 1.7w)
-
41-134300-93J02-000 Black Fuel GaugeBlack Fuel Gauge
-
41-234300-93J13-000 White Fuel GaugeWhite Fuel Gauge
-
4234310-92E00-000 • Fuel Gauge Lead (NLA)• Fuel Gauge Lead (NLA)
-
4334360-92E00-000 • Adapter Harness (NLA)• Adapter Harness (NLA)
-
4409471-12103-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
-
45990C0-88108-000 25' Extension cable25' Extension cable
-
46990C0-88112-000 SMIS Power CableSMIS Power Cable
-
4736990-87D00-000 Terminal & Sleeve SetTerminal & Sleeve Set
-
4839669-94L00-000 Lower Cover PlugLower Cover Plug
