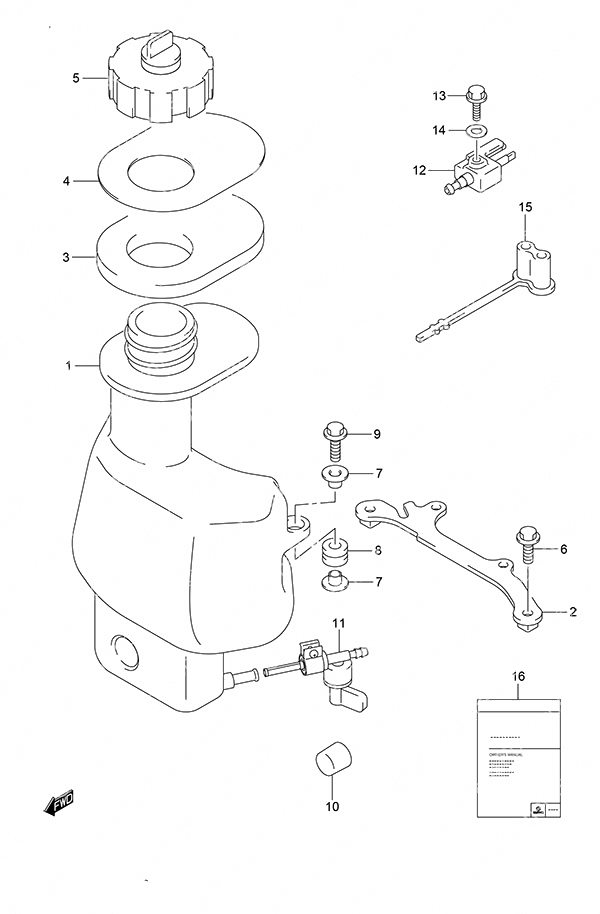

Fig. 28 - Fuel Tank для Suzuki DF 6 - 2014 года выпуска`
-
№АртикулНазвание
-
165110-91J40-000 Fuel TankFuel Tank
-
265260-91J00-000 Fuel Tank Bracket (NLA)Fuel Tank Bracket (NLA)
-
365281-91J11-000 Fuel Tank GrommetFuel Tank Grommet
-
465284-91JL0-000 Fuel Tank Grommet RubberFuel Tank Grommet Rubber
-
565510-97J00-000 Fuel Tank Cap AssemblyFuel Tank Cap Assembly
-
601550-06167-000 Bolt (6x16)Bolt (6x16)
-
709169-06088-000 WasherWasher
-
809320-09059-000 CushionCushion
-
901550-06257-000 BoltBolt
-
1061151-91J20-000 CushionCushion
-
1166100-91JL0-000 Fuel Cock AssemblyFuel Cock Assembly
-
1265720-986L0-000 Fuel ConnectorFuel Connector
-
1309103-06237-000 Bolt (6x12.5)Bolt (6x12.5)
-
1409160-06085-000 Washer (6.5x15x1.0)Washer (6.5x15x1.0)
-
1565727-91JL0-000 Fuel Connector Plug CapFuel Connector Plug Cap
-
1699011-91J40-03B Owners Manual DF4/DF6 - 2014Owners Manual DF4/DF6 - 2014
Все узлы модели:
-
Fig. 2 - Cylinder Head
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 3 - Cylinder Block
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 4 - Crankshaft
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 6 - Intake Manifold
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 8 - Carburetor
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 10 - Fuel Pump
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 11 - Water Pump
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 12 - Recoil Starter
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 13 - Oil Pump
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 14 - Clutch Lever
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 15 - Shift Rod
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 17 - Magneto
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 16 - Drive Shaft
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 18 - Clamp Bracket
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 19 - Swivel Bracket
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 20 - Drive Shaft Housing
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 21 - Gear Case
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 23 - Lower Cover
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 25 - Engine Cover
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 26 - Tiller Handle
S/N 00602F-410001 to 00602F-41XXXX - • Fig. 28 - Fuel Tank
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 29 - Opt: Electrical
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 31 - Opt: Fuel Tank
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 32 - Opt: Remote Control
S/N 00602F-410001 to 00602F-41XXXX -
Fig. 33 - Opt: Remote Parts Set
S/N 00602F-310001 to 00602F-31XXXX
