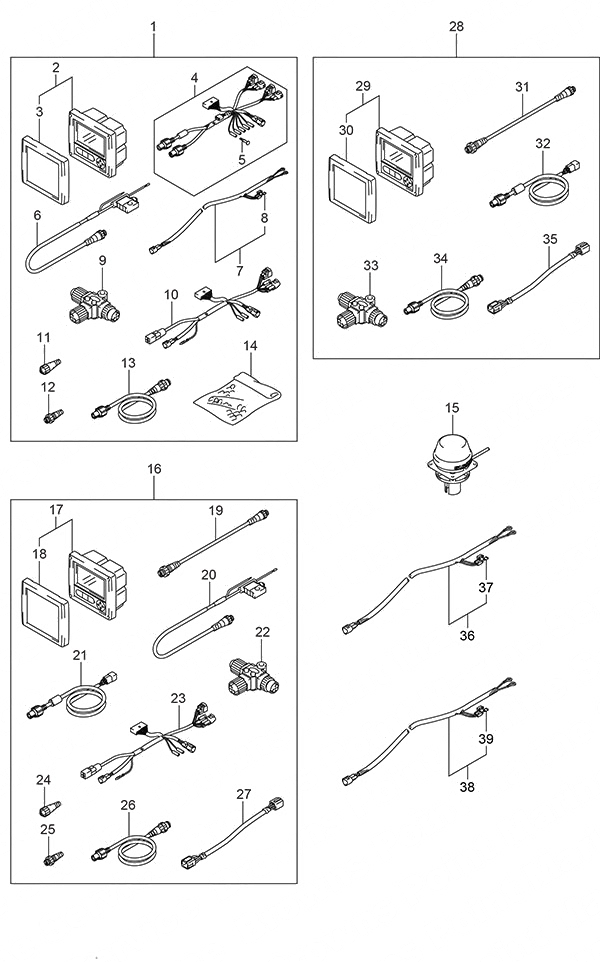

Fig. 38 - Opt: Meter (2) для Suzuki DF 300AP - 2014 года выпуска`
-
№АртикулНазвание
-
134011-87L30-000 Dual Gauge KitDual Gauge Kit
-
234200-87L11-000 • Multi Gauge Assembly (NLA)• Multi Gauge Assembly (NLA)
-
334211-87L00-000 •• Front Cover (NLA)•• Front Cover (NLA)
-
436661-87L11-000 • Gauge Adapter• Gauge Adapter
-
536615-96300-000 •• Resin Terminal•• Resin Terminal
-
6990C0-88112-000 • SMIS Power Cable• SMIS Power Cable
-
736663-98J10-000 • Active Hub Power Harness Assy• Active Hub Power Harness Assy
-
809481-05501-000 •• 5 Amp Fuse•• 5 Amp Fuse
-
9990C0-88110-000 • T-Connector• T-Connector
-
1036665-87L10-000 • Multi Station Gauge Adapter• Multi Station Gauge Adapter
-
11990C0-88113-000 • Terminating Resistor 120 ohm Female• Terminating Resistor 120 ohm Female
-
12990C0-88114-000 • Terminating Resistor 120 ohm Male• Terminating Resistor 120 ohm Male
-
1336666-87L00-000 • Network Wire• Network Wire
-
1436990-87D00-000 • Terminal & Sleeve Set• Terminal & Sleeve Set
-
1539950-87L00-000 GPS Receiver Module AssemblyGPS Receiver Module Assembly
-
1634011-87L40-000 Single Gauge & Dual Station KitSingle Gauge & Dual Station Kit
-
1734200-87L11-000 • Multi Gauge Assembly (NLA)• Multi Gauge Assembly (NLA)
-
1834211-87L00-000 •• Front Cover (NLA)•• Front Cover (NLA)
-
19990C0-88108-000 • 25' Extension cable• 25' Extension cable
-
20990C0-88112-000 • SMIS Power Cable• SMIS Power Cable
-
22990C0-88110-000 • T-Connector• T-Connector
-
2336665-87L10-000 • Multi Station Gauge Adapter• Multi Station Gauge Adapter
-
24990C0-88113-000 • Terminating Resistor 120 ohm Female• Terminating Resistor 120 ohm Female
-
25990C0-88114-000 • Terminating Resistor 120 ohm Male• Terminating Resistor 120 ohm Male
-
2636666-87L00-000 • Network Wire• Network Wire
-
2736682-92E00-000 • Wire Harness
L:6500• Wire Harness
L:6500 -
2834011-87L50-000 Dual Gauge & Dual Station KitDual Gauge & Dual Station Kit
-
2934200-87L11-000 • Multi Gauge Assembly (NLA)• Multi Gauge Assembly (NLA)
-
3034211-87L00-000 •• Front Cover (NLA)•• Front Cover (NLA)
-
31990C0-88108-000 • 25' Extension cable• 25' Extension cable
-
3236664-87L00-000 • Dual Station Gauge Adapter• Dual Station Gauge Adapter
-
33990C0-88110-000 • T-Connector• T-Connector
-
3436666-87L00-000 • Network Wire• Network Wire
-
3536682-92E00-000 • Wire Harness
L:6500• Wire Harness
L:6500 -
3636663-98J00-000 Active Hub Power Harness Assy (NLA)Active Hub Power Harness Assy (NLA)
-
3709481-05501-000 • 5 Amp Fuse• 5 Amp Fuse
-
3836663-98J10-000 Active Hub Power Harness AssyActive Hub Power Harness Assy
-
3909481-05501-000 • 5 Amp Fuse• 5 Amp Fuse
