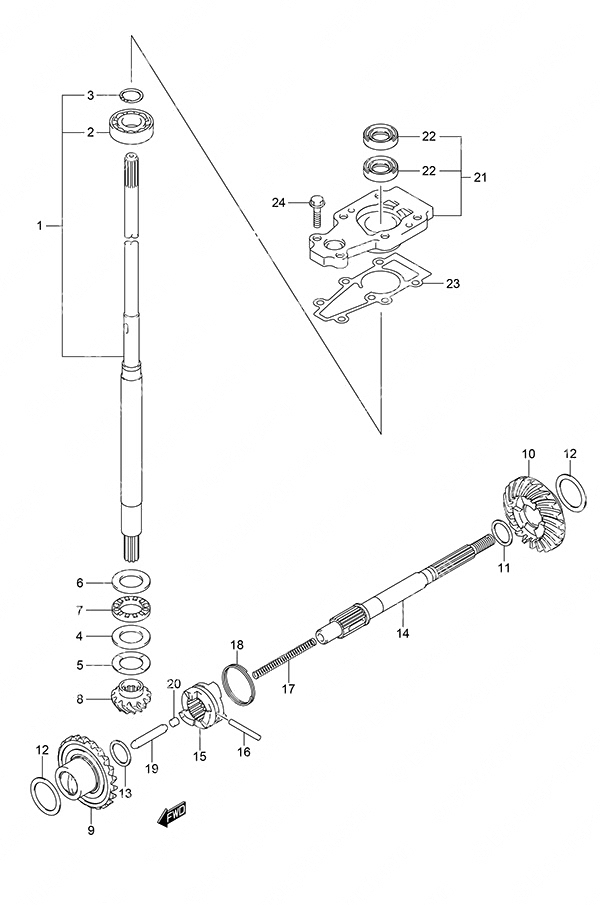

Fig. 62 - Transmission для Suzuki DF 15A - 2014 года выпуска`
-
№АртикулНазвание
-
1-157100-90L40-000 Drive Shaft Assembly (S)
w/Transom (S)Drive Shaft Assembly (S)
w/Transom (S) -
1-257100-90L30-000 Drive Shaft Assembly (L)
w/Transom (L)Drive Shaft Assembly (L)
w/Transom (L) -
208110-60020-000 • Bearing (15x32x09)• Bearing (15x32x09)
-
309380-15001-000 • Drive Shaft Circlip• Drive Shaft Circlip
-
409160-20027-000 Washer (20x35x2.75)Washer (20x35x2.75)
-
5-109181-20251-000 Washer (20x34x1.0)Washer (20x34x1.0)
-
5-209160-20042-000 Shim (1.10)Shim (1.10)
-
5-309160-20043-000 Shim (1.20) (NLA)Shim (1.20) (NLA)
-
5-409160-20044-000 Shim (1.30)Shim (1.30)
-
5-509181-20244-000 Shim (0.70)Shim (0.70)
-
5-609181-20246-000 Shim (0.80)Shim (0.80)
-
5-709181-20248-000 Shim (0.90) (NLA)Shim (0.90) (NLA)
-
609160-21009-000 Washer (21x35x2.75)Washer (21x35x2.75)
-
709263-20024-000 Bearing (20x35x4.5)Bearing (20x35x4.5)
-
857311-99J10-000 Pinion Gear (NT:12)Pinion Gear (NT:12)
-
957510-99J11-000 Forward Gear (NT:25)Forward Gear (NT:25)
-
1057521-99J10-000 Reverse Gear (NT:25)Reverse Gear (NT:25)
-
11-109181-17144-000 Shim (1.10)(NLA)
RevShim (1.10)(NLA)
Rev -
11-209181-17148-000 Shim (1.20)Shim (1.20)
-
11-309181-17153-000 Shim (1.30) (NLA)Shim (1.30) (NLA)
-
11-409181-17154-000 Shim (1.40)Shim (1.40)
-
11-509160-17026-000 Washer (1.50)Washer (1.50)
-
11-609160-17041-000 Washer (1.60)Washer (1.60)
-
11-709160-17027-000 Washer (1.70)Washer (1.70)
-
11-809160-17042-000 Washer (1.80)Washer (1.80)
-
11-909160-17028-000 Washer (1.90) (NLA)Washer (1.90) (NLA)
-
12-109181-25160-000 Shim (25x34x0.7)Shim (25x34x0.7)
-
12-209181-25162-000 Shim (25x34x0.8)Shim (25x34x0.8)
-
12-309181-25164-000 Shim (0.90)Shim (0.90)
-
12-409160-25040-000 Washer (1.00)Washer (1.00)
-
12-509160-25041-000 Washer (1.10)Washer (1.10)
-
12-609160-25042-000 Washer (1.20)Washer (1.20)
-
12-709181-25181-000 Shim (1.30)Shim (1.30)
-
1309181-15241-000 Washer (15x22x2)
FwdWasher (15x22x2)
Fwd -
1457610-99JL0-000 Propeller Shaft AssemblyPropeller Shaft Assembly
-
1557621-99J11-000 Clutch Dog ShifterClutch Dog Shifter
-
1609202-04025-000 Pin (4x31)Pin (4x31)
-
1759441-94J00-000 Return SpringReturn Spring
-
1859441-99J00-000 Clutch Dog SpringClutch Dog Spring
-
1957631-93901-000 Push RodPush Rod
-
2057632-97L00-000 Push PinPush Pin
-
2156130-99J30-000 Drive Shaft Bearing HousingDrive Shaft Bearing Housing
-
2209282-13L01-000 • Oil Seal (12.5x25x7)• Oil Seal (12.5x25x7)
-
2356132-99J10-000 Drive Shaft Bearing Housing GasketDrive Shaft Bearing Housing Gasket
-
2409116-06229-000 Bolt (6x25)Bolt (6x25)
