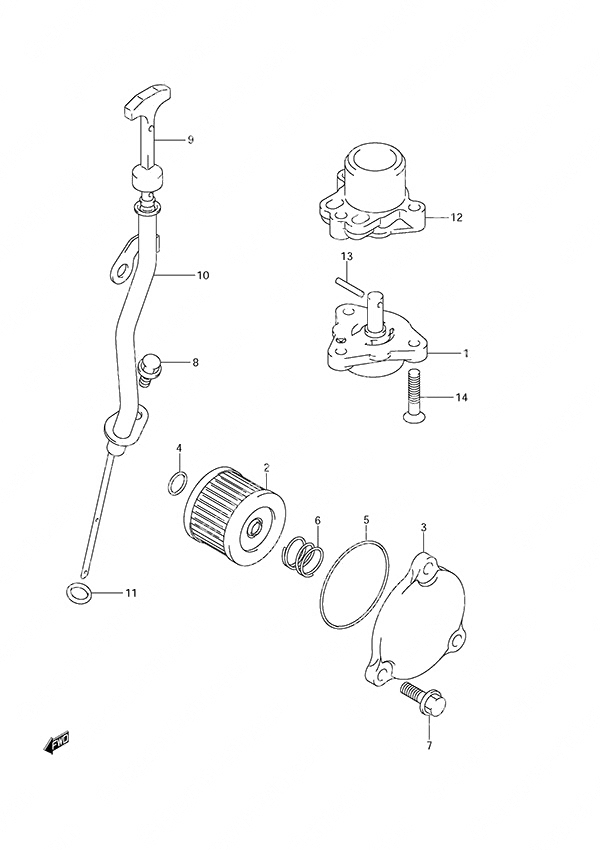

Fig. 14 - Oil Pump для Suzuki DF 15A - 2013 года выпуска`
-
№АртикулНазвание
-
116400-89L00-000 Oil Pump AssemblyOil Pump Assembly
-
216510-45H10-000 Oil FilterOil Filter
-
316512-99J00-000 Oil Filter CapOil Filter Cap
-
409280-13004-000 Oil Pump O-RingOil Pump O-Ring
-
509280-54001-000 Oil Filter O-RingOil Filter O-Ring
-
609440-18002-000 SpringSpring
-
701550-06207-000 Bolt (6x20)Bolt (6x20)
-
801550-06127-000 Bolt (6x12)Bolt (6x12)
-
916910-89L01-000 Oil Level GaugeOil Level Gauge
-
1016930-89L00-000 Oil Level Gauge Guide (NLA)Oil Level Gauge Guide (NLA)
-
1109280-09008-000 O-RingO-Ring
-
1216431-89L00-000 Oil Gallery BlockOil Gallery Block
-
1359262-94J00-000 Oil Pump PinOil Pump Pin
-
1402122-0630A-000 ScrewScrew
