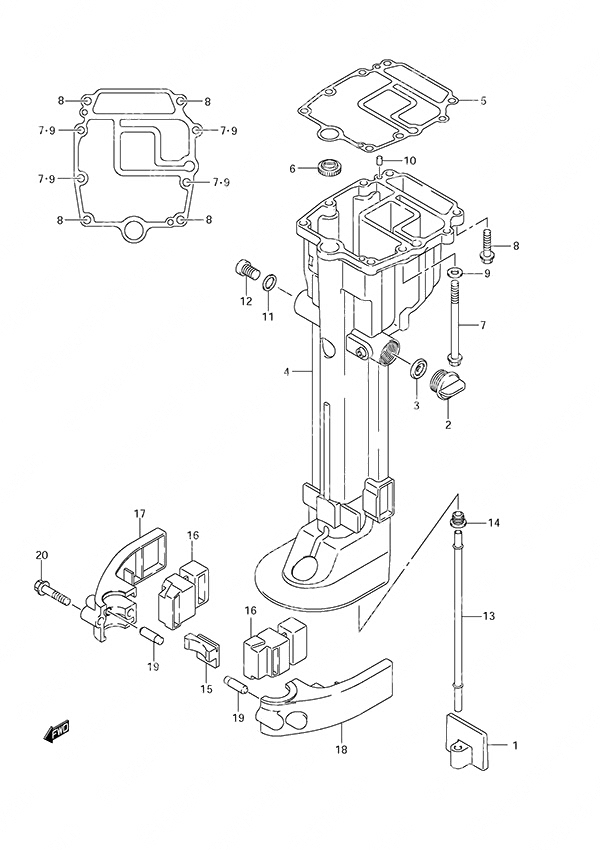

Fig. 58 - Drive Shaft Housing для Suzuki DF 9.9A - 2012 года выпуска`
-
№АртикулНазвание
-
117565-99J00-000 Water Tube GuideWater Tube Guide
-
217913-93J00-000 Water Flush PlugWater Flush Plug
-
317914-93J01-000 Water Flush Plug GasketWater Flush Plug Gasket
-
4-152110-99J00-0EP Drive Shaft Housing (S)
w/Transom (S)Drive Shaft Housing (S)
w/Transom (S) -
4-252110-99J10-0EP Drive Shaft Housing (L)
w/Transom (L)Drive Shaft Housing (L)
w/Transom (L) -
552113-99J00-000 Drive Shaft Housing GasketDrive Shaft Housing Gasket
-
657135-99J00-000 Drive Shaft GuideDrive Shaft Guide
-
709100-08228-000 Bolt (8x105)Bolt (8x105)
-
809116-08122-000 Bolt (8x30)Bolt (8x30)
-
909160-08082-000 Washer (8.5x16x1.2)Washer (8.5x16x1.2)
-
1009202-06023-000 Knock Pin (6x10)Knock Pin (6x10)
-
1109168-12017-000 Gasket (12x17x1)Gasket (12x17x1)
-
1209248-12009-000 Oil Drain PlugOil Drain Plug
-
13-117561-99J00-000 Water Tube (S)
w/Transom (S)Water Tube (S)
w/Transom (S) -
13-217561-99J10-000 Water Tube (L)
w/Transom (L)Water Tube (L)
w/Transom (L) -
1417563-94J00-000 Water Tube GrommetWater Tube Grommet
-
1554151-99J00-000 Lower Thrust MountLower Thrust Mount
-
1654167-99J01-000 Lower Side MountLower Side Mount
-
1754211-99J01-0EP Lower Mount Starboard CoverLower Mount Starboard Cover
-
1854221-99J01-0EP Lower Mount Port CoverLower Mount Port Cover
-
1954213-93901-000 Knock PinKnock Pin
-
2009116-08138-000 Bolt (8x40)Bolt (8x40)
