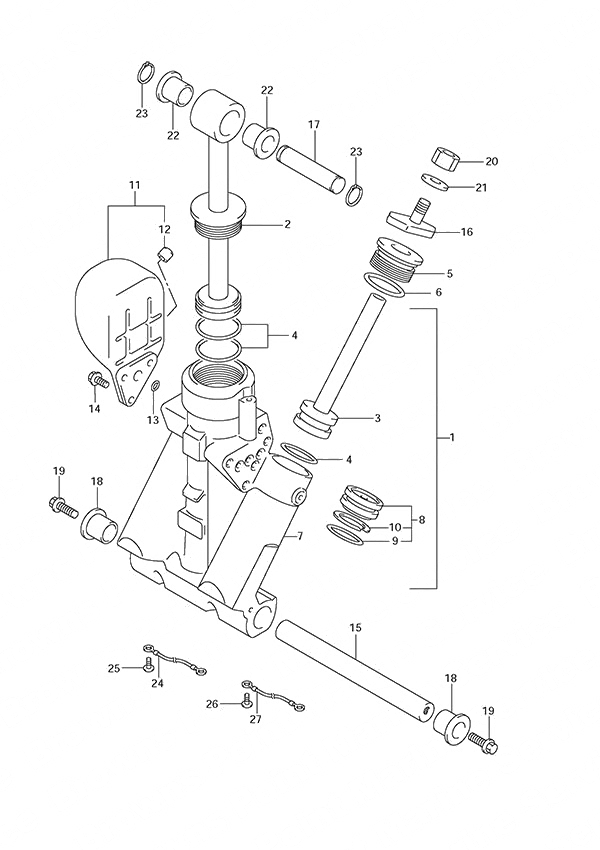

Fig. 116 - Trim Cylinder (DF 250S) для Suzuki DF 250 - 2012 года выпуска`
-
№АртикулНазвание
-
148503-93J12-000 Manifold Sub AssemblyManifold Sub Assembly
-
248401-93J10-000 • Piston Assembly• Piston Assembly
-
348601-94900-000 • Piston & Ram Assembly• Piston & Ram Assembly
-
448627-95E00-000 • O-Ring Set• O-Ring Set
-
548630-96J04-000 • Trim Cylinder Head• Trim Cylinder Head
-
648633-94900-000 • O-Ring Set (Pack of 2)• O-Ring Set (Pack of 2)
-
748641-96J02-000 • PTT Manifold• PTT Manifold
-
848650-94900-000 • Free Piston• Free Piston
-
948405-87D00-000 •• Tilt O-Ring Set•• Tilt O-Ring Set
-
1048615-97E00-000 •• Piston Ring Set•• Piston Ring Set
-
1148570-95E01-000 Reservoir AssemblyReservoir Assembly
-
1248572-95E00-000 • Cap• Cap
-
1348588-94900-000 O-Ring (Pack of 6)O-Ring (Pack of 6)
-
1448861-92J01-000 Reservoir BoltReservoir Bolt
-
1548121-92J00-000 Tilt Cylinder Lower ShaftTilt Cylinder Lower Shaft
-
1648311-96J10-000 Trim Cylinder Ram PadTrim Cylinder Ram Pad
-
1748321-87D03-000 Tilt Cylinder Upper ShaftTilt Cylinder Upper Shaft
-
1848326-95E00-000 Tilt Cylinder Lower BushingTilt Cylinder Lower Bushing
-
1909116-10179-000 Bolt (10x35)Bolt (10x35)
-
2009140-10031-000 Nut (10mm)Nut (10mm)
-
2109162-10005-000 Lock WasherLock Washer
-
2209306-17001-000 BushingBushing
-
2309380-17009-000 CirclipCirclip
-
2436894-87D00-000 Wire Lead (L:195)
PTT to AnodeWire Lead (L:195)
PTT to Anode -
2509125-06063-000 Screw (6x10)Screw (6x10)
-
2609125-05050-000 Screw (5x8)Screw (5x8)
-
2736895-87D10-000 Wire Lead (L:310)
PTT to AnodeWire Lead (L:310)
PTT to Anode
