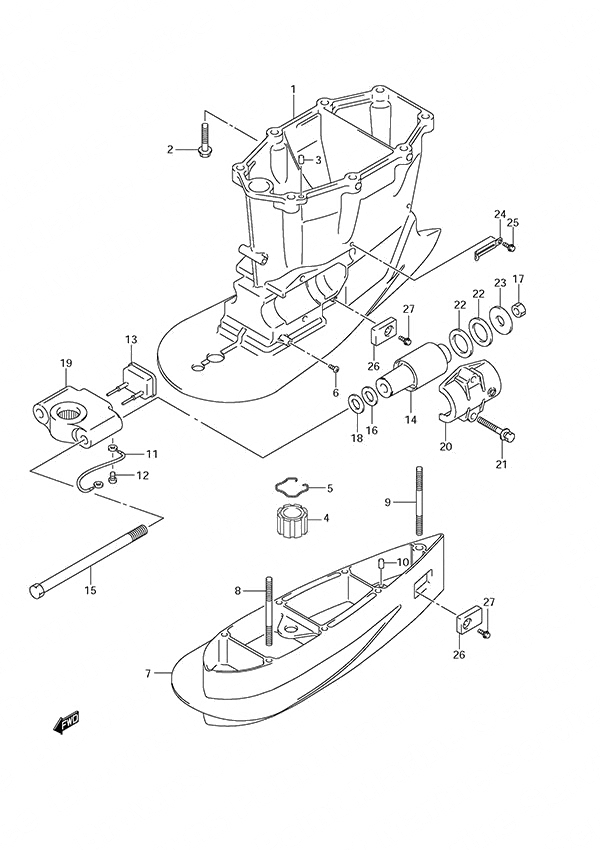

Fig. 134 - Drive Shaft Housing для Suzuki DF 225 - 2012 года выпуска`
-
№АртикулНазвание
-
152111-93J11-0EP Drive Shaft HousingDrive Shaft Housing
-
209116-10176-000 Bolt (10x44)Bolt (10x44)
-
309202-08006-000 Knock Pin (8x12)Knock Pin (8x12)
-
457130-87D10-000 Drive Shaft BushingDrive Shaft Bushing
-
509387-38002-000 Snap RingSnap Ring
-
609125-06063-000 Screw (6x10)Screw (6x10)
-
752131-93J00-0EP Extension Case (XX)
Type: XXExtension Case (XX)
Type: XX -
809108-10115-000 Stud Bolt
Type: XXStud Bolt
Type: XX -
909108-12013-000 Extension Bolt
Type: XX`Extension Bolt
Type: XX` -
1009202-08006-000 Knock Pin (8x12)
Type: XXKnock Pin (8x12)
Type: XX -
1136894-87D00-000 Wire Lead (L:195)
Mount Bracket to HousingWire Lead (L:195)
Mount Bracket to Housing -
1209125-06063-000 Screw (6x10)Screw (6x10)
-
1354151-93J00-000 Lower Thrust Mount (NLA)Lower Thrust Mount (NLA)
-
1454160-93J01-000 Lower MountLower Mount
-
1554112-93J00-000 Upper Mount BoltUpper Mount Bolt
-
1609160-16050-000 Lower Mount WasherLower Mount Washer
-
1729159-93J00-000 Upper Mount Bolt NutUpper Mount Bolt Nut
-
1809160-16050-000 Lower Mount WasherLower Mount Washer
-
1954211-93J00-0EP Lower Mount BracketLower Mount Bracket
-
2054221-93J00-000 Lower Mount Cover (NLA)Lower Mount Cover (NLA)
-
2109116-10175-000 Bolt (10x50)Bolt (10x50)
-
2254165-98J01-000 Lower Thrust Reverse StopperLower Thrust Reverse Stopper
-
2309160-14066-000 Reverse Stopper Lower WasherReverse Stopper Lower Washer
-
2429404-93J11-000 Clamp (L:65)Clamp (L:65)
-
2529103-93J00-000 Bolt (6x12)Bolt (6x12)
-
26-155321-93J01-000 Protection Anode
Type: XProtection Anode
Type: X -
26-255321-93J01-000 Protection Anode
Type: XXProtection Anode
Type: XX -
27-109116-06094-000 Bolt (6x15)
Type: XBolt (6x15)
Type: X -
27-209116-06094-000 Bolt (6x15)
Type: XXBolt (6x15)
Type: XX
