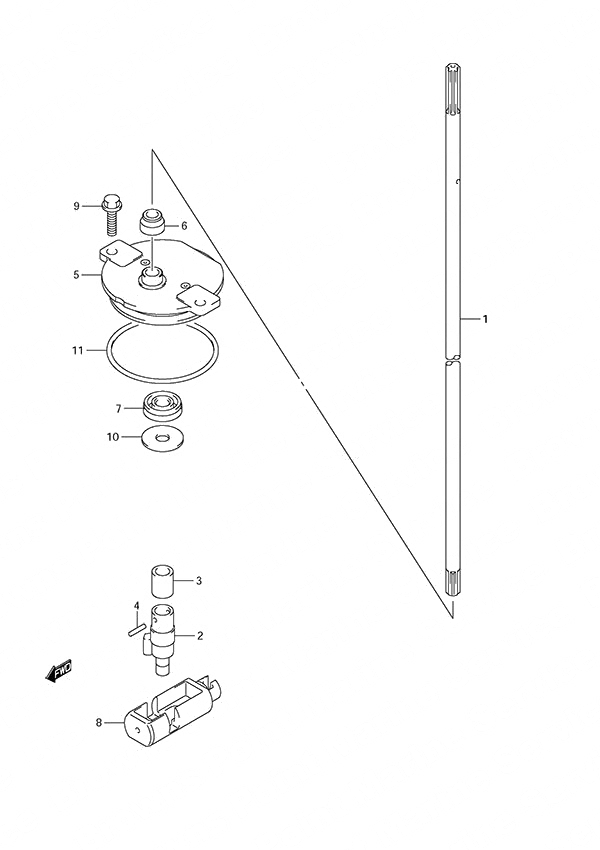

Fig. 55 - Clutch Rod для Suzuki DF 200 - 2012 года выпуска`
![](/wa-data/public/shop/sheme/suzuki/outboard/404cc6d6-f0cc-40bb-8e9e-72b78d161f6b.png)
-
№АртикулНазвание
-
125111-93J00-000 Shift Rod (L, X)Shift Rod (L, X)
-
225131-93J00-000 Shifter YokeShifter Yoke
-
325232-96302-000 Gear Case MagnetGear Case Magnet
-
409205-02006-000 Spring Pin (2x12)Spring Pin (2x12)
-
525141-93J00-000 Shift Rod Guide HousingShift Rod Guide Housing
-
625222-96301-000 Replaced by 25223-94400Replaced by 25223-94400
-
709282-08005-000 Shift Rod Guide Housing Oil SealShift Rod Guide Housing Oil Seal
-
825321-93J00-000 Horizontal Shift SliderHorizontal Shift Slider
-
929116-93J00-000 Bolt (6x20)Bolt (6x20)
-
1009160-08151-000 Shift Rod WasherShift Rod Washer
-
1109280-60007-000 O-RingO-Ring
