Fig. 63 - Opt: Trim Sender для Suzuki DF 115 - 2012 года выпуска`
-

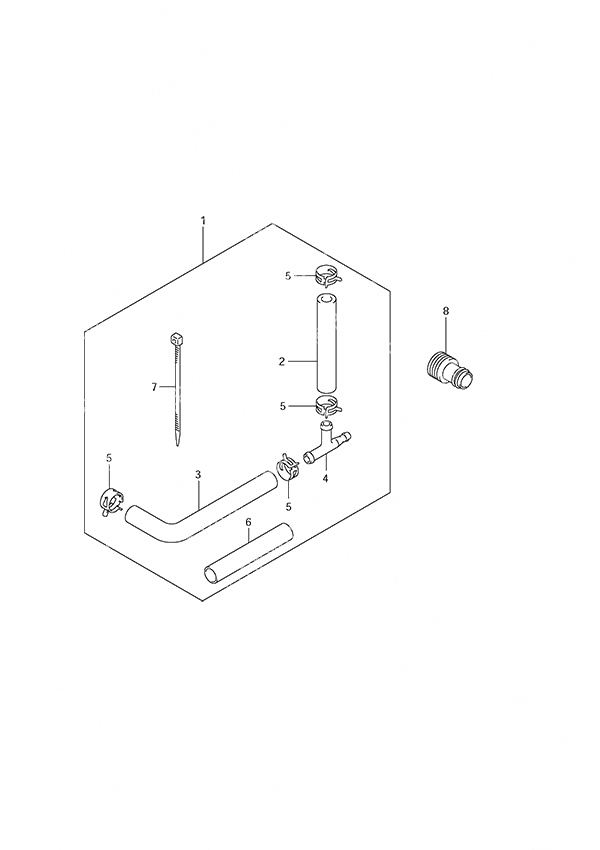

№АртикулНазвание
-
134660-90J04-000 Water Pressure Gauge Install KitWater Pressure Gauge Install Kit
-
209352-50006-600 • Hose (5x9x600)
L:600->160• Hose (5x9x600)
L:600->160 -
309352-50006-600 • Hose (5x9x600)
L:600->210• Hose (5x9x600)
L:600->210 -
409367-06006-000 • 3 Way• 3 Way
-
509401-08413-000 • Clip• Clip
-
618498-99EA0-000 • Protector (L:80) (NLA)• Protector (L:80) (NLA)
-
709407-25402-000 • Clamp (L:248)• Clamp (L:248)
-
817917-87L00-000 Water Flush ConnectorWater Flush Connector
