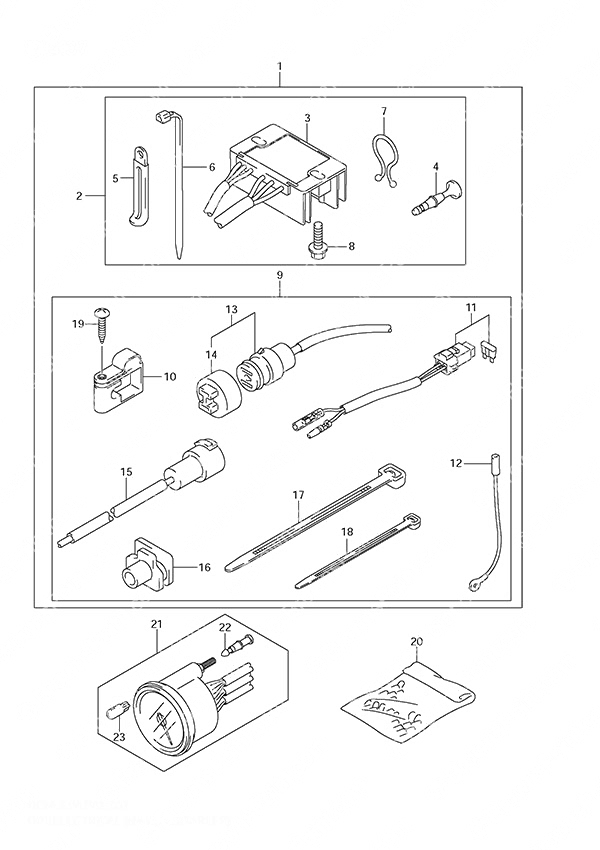

Fig. 37 - Opt: Electrical Manual Starter для Suzuki DF 8A - 2010 года выпуска`
-
№АртикулНазвание
-
132000-99J00-000 Battery Charging KitBattery Charging Kit
-
232801-95J01-000 • Rectifier/Regulator Set (NLA)• Rectifier/Regulator Set (NLA)
-
332800-95J01-000 •• Rectifier & Regulator Assembly•• Rectifier & Regulator Assembly
-
436615-96300-000 •• Resin Terminal•• Resin Terminal
-
529404-93J11-000 •• Clamp (L:65)•• Clamp (L:65)
-
609407-14407-000 •• Clamp (L:145)•• Clamp (L:145)
-
709408-00024-000 •• Clamp•• Clamp
-
801550-06257-000 •• Bolt•• Bolt
-
939600-94J01-000 • Receptacle Set• Receptacle Set
-
1033816-94J01-000 •• Cable Clamp•• Cable Clamp
-
1136740-94J00-000 •• Fuse Case Assembly (NLA)•• Fuse Case Assembly (NLA)
-
1237801-98300-000 •• Lead (NLA)•• Lead (NLA)
-
1339601-95D00-000 •• Lighting Receptacle Assembly•• Lighting Receptacle Assembly
-
1436634-93910-000 •• • Connector Cap•• • Connector Cap
-
1539602-93900-000 •• Lamp Cord Plug Assembly•• Lamp Cord Plug Assembly
-
1639603-94400-000 •• Receptacle Grommet (NLA)•• Receptacle Grommet (NLA)
-
17-109407-14407-000 •• Clamp (L:145)•• Clamp (L:145)
-
17-209407-25402-000 •• Clamp (L:248)•• Clamp (L:248)
-
1809407-14403-000 •• Clamp (L:125)•• Clamp (L:125)
-
1903241-0625A-000 •• Screw•• Screw
-
2036990-87D00-000 Terminal & Sleeve SetTerminal & Sleeve Set
-
21-134200-93J22-000 Black TachometerBlack Tachometer
-
21-234200-93J34-000 White TachometerWhite Tachometer
-
2236615-96300-000 • Resin Terminal• Resin Terminal
-
2309471-12028-000 • Bulb (12v, 3.4w)• Bulb (12v, 3.4w)
