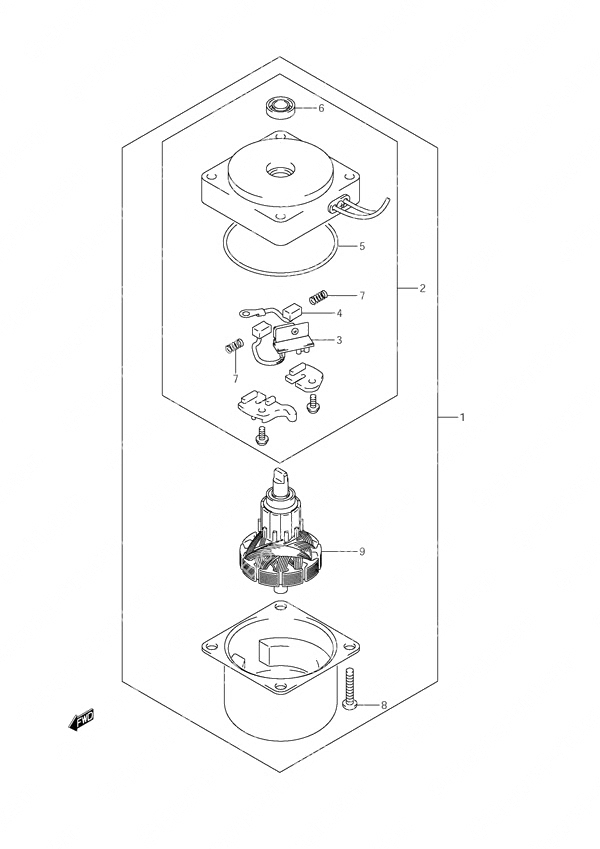

Fig. 43 - PTT Motor Power Tilt/Tiller Handle для Suzuki DF 9.9 - 2008 года выпуска`
-
№АртикулНазвание
-
138100-94J01-000 PTT Motor AssemblyPTT Motor Assembly
-
231174-94J00-000 • Bracket• Bracket
-
331136-94J00-000 •• Breaker•• Breaker
-
431133-94910-000 •• Brush•• Brush
-
531123-94J01-000 •• O-Ring•• O-Ring
-
633799-97E00-000 •• Oil Seal•• Oil Seal
-
731135-94900-000 •• Spring•• Spring
-
809136-05041-000 • Screw (5x20)• Screw (5x20)
-
931311-94J00-000 • Armature (NLA)• Armature (NLA)
