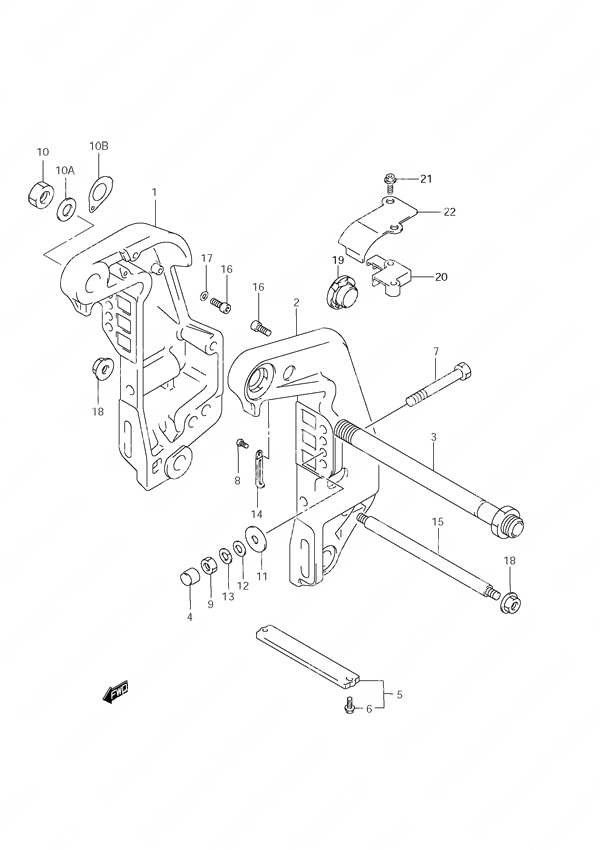

Fig. 35 - Clamp Bracket для Suzuki DF 60 - 2005 года выпуска`
-
№АртикулНазвание
-
141111-90J12-0EP Starboard Clamp Bracket (NLA)Starboard Clamp Bracket (NLA)
-
241121-90J13-0EP Port Clamp Bracket (NLA)Port Clamp Bracket (NLA)
-
341130-95543-000 Clamp Bracket ShaftClamp Bracket Shaft
-
441153-94500-000 Transom Bolt CapTransom Bolt Cap
-
555320-94900-000 Protection Anode SetProtection Anode Set
-
609116-06121-000 • Bolt (6x25)• Bolt (6x25)
-
7-109100-12045-000 Bolt (12x115) (NLA)
Used w/Ref# 9-2Bolt (12x115) (NLA)
Used w/Ref# 9-2 -
7-209100-12091-000 Transom Bolt (12x115)
S/N 510198 to 51XXXXTransom Bolt (12x115)
S/N 510198 to 51XXXX -
7-309100-12090-000 Transom Bolt (12x150)
Optional
Used w/Ref# 9-2Transom Bolt (12x150)
Optional
Used w/Ref# 9-2 -
7-409100-12090-000 Transom Bolt (12x150)
Opt: S/N 510198 to 51XXXXTransom Bolt (12x150)
Opt: S/N 510198 to 51XXXX -
809125-06063-000 Screw (6x10)Screw (6x10)
-
9-109140-12028-000 Nut
S/N 510001 to 510197Nut
S/N 510001 to 510197 -
9-209159-12014-000 Nut (12x17)
S/N 510198 to 51XXXXNut (12x17)
S/N 510198 to 51XXXX -
1009159-22006-000 NutNut
-
10A09160-22033-000 Washer (22.5x38x1.0)Washer (22.5x38x1.0)
-
1109160-12044-000 Washer (12.5x35x3.2)Washer (12.5x35x3.2)
-
12-109160-12066-000 Washer (12.5x22x2.5)
S/N 510001 to 510197Washer (12.5x22x2.5)
S/N 510001 to 510197 -
12-209160-12110-000 Washer (12.5x22x3.0)
S/N 510198 to 51XXXXWasher (12.5x22x3.0)
S/N 510198 to 51XXXX -
1309162-12005-000 Lock Washer
S/N 510001 to 510197Lock Washer
S/N 510001 to 510197 -
1429404-93J11-000 Clamp (L:65)Clamp (L:65)
-
1545421-90J00-000 Tilt Lock PinTilt Lock Pin
-
1609106-10065-000 Bolt (10x20)Bolt (10x20)
-
1709160-10082-000 Washer (10.5x19x2.0)Washer (10.5x19x2.0)
-
1809159-14020-000 Nut (14mm)
OptionalNut (14mm)
Optional -
1948140-93J01-000 Tilt Limit Switch CamTilt Limit Switch Cam
-
2048144-93J00-000 Tilt Limit Switch HolderTilt Limit Switch Holder
-
21-101550-06207-000 Bolt (6x20)
S/N 510001 to 510638Bolt (6x20)
S/N 510001 to 510638 -
21-209103-06278-000 Bolt (6x25)
S/N 510639 to 51XXXXBolt (6x25)
S/N 510639 to 51XXXX -
2248145-93J00-000 Tilt Limit Switch Cover
S/N 510639 to 51XXXXTilt Limit Switch Cover
S/N 510639 to 51XXXX
