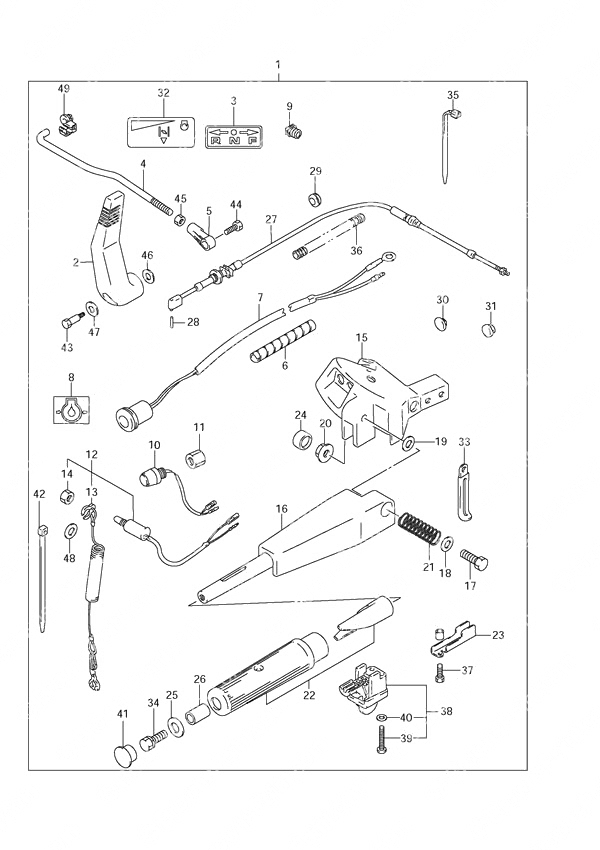

Fig. 66 - Opt: Tiller Handle для Suzuki DF 9.9 - 2004 года выпуска`
-
№АртикулНазвание
-
163001-93E32-0EP Tiller Handle KitTiller Handle Kit
-
221110-93E03-000 • Clutch Lever• Clutch Lever
-
321131-94J00-YAY • Clutch Shift Mark• Clutch Shift Mark
-
423115-93E10-000 • Clutch Lever Link• Clutch Lever Link
-
523312-94JL0-000 • Clutch Connector• Clutch Connector
-
633834-93E00-000 • Protector (NLA)• Protector (NLA)
-
736360-89E10-000 • Oil & Water Warning Lamp• Oil & Water Warning Lamp
-
836367-93E00-019 • Oil Level Label (NLA)• Oil Level Label (NLA)
-
936656-93E00-000 • Switch Lead Grommet (NLA)• Switch Lead Grommet (NLA)
-
1037161-89E13-000 • Start Switch Assembly• Start Switch Assembly
-
1109159-14014-000 • Nut (10mm)• Nut (10mm)
-
1237830-93E04-000 • Emergency Switch Assembly• Emergency Switch Assembly
-
1337823-92E02-000 •• Stop Switch Lanyard•• Stop Switch Lanyard
-
1437826-92E00-000 •• Nut•• Nut
-
1543761-93E11-0EP • Handle Bracket• Handle Bracket
-
1663111-93E10-0EP • Tiller Handle• Tiller Handle
-
1709100-10208-000 • Bolt (10x70)• Bolt (10x70)
-
1809160-10097-000 • Washer (10.5x22x2.5)• Washer (10.5x22x2.5)
-
1909161-10012-000 • Washer (10.5x32x1.5) (NLA)• Washer (10.5x32x1.5) (NLA)
-
2009159-10050-000 • Nut• Nut
-
2109440-22008-000 • Spring• Spring
-
2263200-93E00-000 • Handle Grip Assembly• Handle Grip Assembly
-
2363125-93E01-000 • Tiller Handle Stopper• Tiller Handle Stopper
-
2409251-09008-000 • Cap• Cap
-
2509160-08081-000 • Washer (8.5x23x1.5)• Washer (8.5x23x1.5)
-
2609180-08173-000 • Spacer• Spacer
-
2763610-93E20-000 • Throttle Cable Assembly• Throttle Cable Assembly
-
2863216-93E00-000 • Throttle Cable Pin• Throttle Cable Pin
-
2909308-16006-000 • Grommet (NLA)• Grommet (NLA)
-
3009250-12006-000 • Cap• Cap
-
3109250-15010-000 • Plug• Plug
-
3269714-93E11-000 • Engine Start Mark• Engine Start Mark
-
3309404-06432-000 • Clamp (L:65)• Clamp (L:65)
-
3409117-08071-000 • Bolt (8x35)• Bolt (8x35)
-
3509407-14403-000 • Clamp (L:125)• Clamp (L:125)
-
3663615-93E00-000 • Throttle Cable Tube• Throttle Cable Tube
-
3709100-06131-000 • Bolt (6x12)• Bolt (6x12)
-
3863240-93E00-000 • Handle Grip Adjuster• Handle Grip Adjuster
-
3963247-93E00-000 •• Screw (NLA)•• Screw (NLA)
-
4063248-93E10-000 •• Washer (NLA)•• Washer (NLA)
-
4163213-94400-000 • Stop Switch Cap• Stop Switch Cap
-
4209407-14407-000 • Clamp (L:145)• Clamp (L:145)
-
4309111-06069-000 • Bolt (6x28.8)• Bolt (6x28.8)
-
4409125-06069-000 • Screw (6x12)• Screw (6x12)
-
4509140-06020-000 • Nut (6mm)• Nut (6mm)
-
4609160-06082-000 • Washer (6.5x13x1.0)• Washer (6.5x13x1.0)
-
4709160-08045-000 • Washer (8x22x1.0)• Washer (8x22x1.0)
-
4809160-12067-000 • Washer (12.5x23x1.0)• Washer (12.5x23x1.0)
-
4909209-09007-000 • Connector• Connector
