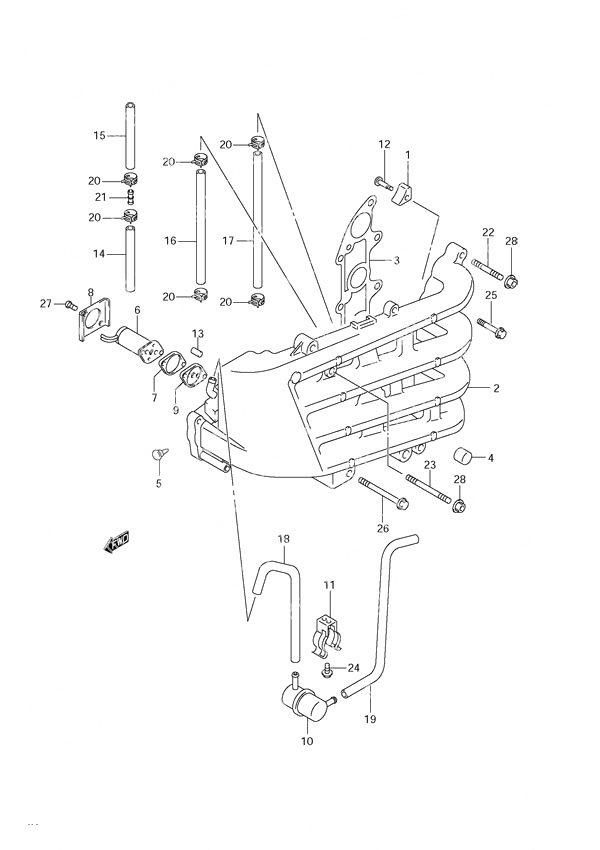

Fig. 8 - Inlet Manifold для Suzuki DF 60 - 2001 года выпуска`
-
№АртикулНазвание
-
111281-94400-000 Zinc AnodeZinc Anode
-
213110-99E20-000 Inlet ManifoldInlet Manifold
-
313119-99E00-000 Inlet Manifold GasketInlet Manifold Gasket
-
409329-12004-000 CushionCushion
-
513350-99E00-000 Bypass Air Screw SetBypass Air Screw Set
-
613450-99E01-000 IAC SolenoidIAC Solenoid
-
713452-61A00-000 IAC FlangeIAC Flange
-
813453-61A00-000 IAC Holder (NLA)IAC Holder (NLA)
-
913451-99E00-000 IAC Rubber SeatIAC Rubber Seat
-
1018145-84380-000 IAC Valve SilencerIAC Valve Silencer
-
1118146-84380-000 Silencer Clamp (NLA)Silencer Clamp (NLA)
-
1209126-06005-000 Screw (6x30)Screw (6x30)
-
1309202-07006-000 Dowel PinDowel Pin
-
1409352-50006-600 Hose (5x9x600)
L:600->200
2 Way to SeparatorHose (5x9x600)
L:600->200
2 Way to Separator -
1509352-50006-600 Hose (5x9x600)
L:600->200
Holder to 2 WayHose (5x9x600)
L:600->200
Holder to 2 Way -
1709352-50006-600 Hose (5x9x600)
L:600->470
Separator to Oil PanHose (5x9x600)
L:600->470
Separator to Oil Pan -
1809352-70121-600 Hose (7x12.1x600)
L:600->440
Inlet Manifold to IACHose (7x12.1x600)
L:600->440
Inlet Manifold to IAC -
1909352-70121-00B Hose (7x12.1x2000)
L:2000->620
SilencerHose (7x12.1x2000)
L:2000->620
Silencer -
2009401-08411-000 ClipClip
-
2109364-06005-000 2 Way Union2 Way Union
-
2201421-08357-000 Stud BoltStud Bolt
-
2301421-08457-000 Stud BoltStud Bolt
-
2401550-06127-000 Bolt (6x12)Bolt (6x12)
-
2501550-08407-000 Bolt (8x40)Bolt (8x40)
-
2601550-08757-000 BoltBolt
-
2702112-05167-000 ScrewScrew
-
2808316-10087-000 NutNut
