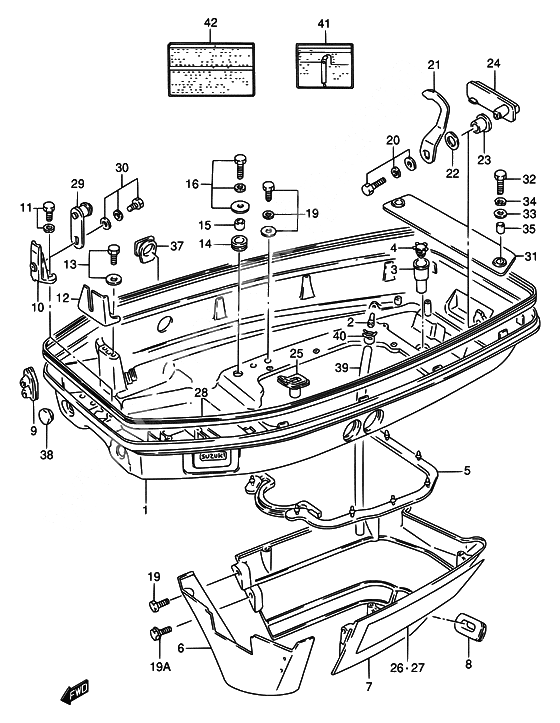

Lower cover для Suzuki DT85TC Y - 2000 года выпуска`
-
№АртикулНазвание
-
161110-96X55-0ED Поддон
Cover, lower (gray)Поддон
Cover, lower (gray) -
261155-94500-000 Трубка воднаяТрубка водная
-
361139-94511-000 Труба, дренажная
Hose, drainТруба, дренажная
Hose, drain -
413979-37400-000 Стопор дренажный
~MODEL:94Стопор дренажный
~MODEL:94 -
561113-95205-000 Уплотнение крышки
Seal, under cover lowerУплотнение крышки
Seal, under cover lower -
661131-95201-0ED Крышка держателя
Cover, lower front underКрышка держателя
Cover, lower front under -
761141-95204-0ED Крышка держателя
Cover, lower rear underКрышка держателя
Cover, lower rear under -
861142-95201-000 Grommet
Grommet, under cover lowerGrommet
Grommet, under cover lower -
967331-95210-000 Втулка кабеляВтулка кабеля
-
1061116-94702-000 Кронштейн двигателя
Bracket, engine coverКронштейн двигателя
Bracket, engine cover -
1109117-06046-000 Bolt
Bolt (6x20)Bolt
Bolt (6x20) -
1267271-95213-000 Держатель
Holder, remo-cont cableДержатель
Holder, remo-cont cable -
1309116-06094-000 Болт 6X15Болт 6X15
-
1409320-10502-000 CushionCushion
-
1509180-06289-000 Кольцо/шайба
Spacer (6.8x10x11.5)Кольцо/шайба
Spacer (6.8x10x11.5) -
1609118-06093-000 Bolt
Bolt (6x25)Bolt
Bolt (6x25) -
1909138-06037-000 Bolt
Bolt (6x20)Bolt
Bolt (6x20) -
2009118-06095-000 Bolt
Bolt (6.0x12)Bolt
Bolt (6.0x12) -
2161631-95310-000 Скоба аккумулятора, нижняя
Hook, under coverСкоба аккумулятора, нижняя
Hook, under cover -
2209164-13005-000 ШайбаШайба
-
2309306-13007-000 ВтулкаВтулка
-
2461633-95204-0ED РукояткаРукоятка
-
2461645-90J01-0ED РукояткаРукоятка
-
2523131-95501-000 Колпак муфтыКолпак муфты
-
2661240-95900-70G Набор этикеток рукоятки
FOR 0ED,02MНабор этикеток рукоятки
FOR 0ED,02M -
2661240-95900-8EH Набор наклеек, нижняя крышка
FOR 01TНабор наклеек, нижняя крышка
FOR 01T -
2761231-95570-26G Наклейка
Decal, lower portMODEL:88Наклейка
Decal, lower portMODEL:88 -
2861112-95208-000 Уплотнение крышки
Seal, under cover upperУплотнение крышки
Seal, under cover upper -
2961610-95514-000 ЗащелкаЗащелка
-
3002162-06127-000 BoltBolt
-
3161138-95600-000 КрышкаКрышка
-
3209128-06052-000 Bolt
Bolt (6x25)MODEL:96~00Bolt
Bolt (6x25)MODEL:96~00 -
3209138-06046-000 Болт 6X25 W/LK
~MODEL:95Болт 6X25 W/LK
~MODEL:95 -
3309160-06094-000 Шайба 6.5X15X1
Washer (6.5x15x1.5)Шайба 6.5X15X1
Washer (6.5x15x1.5) -
3409162-06006-000 Шайба
Lock washerШайба
Lock washer -
3509180-06200-000 ПрокладкаПрокладка
-
3761124-95200-000 Втулка нижняя
Grommet, lower coverВтулка нижняя
Grommet, lower cover -
3809250-21003-000 Plug
Plug, lower coverPlug
Plug, lower cover -
3909352-50903-600 Шланг 5X9X600
L:600->00Шланг 5X9X600
L:600->00 -
4009401-08411-000 ClipClip
-
4141336-95E20-000 Маркировка
MODEL:95Маркировка
MODEL:95 -
4248171-95E10-000 Маркировка предохранителя
MODEL:95Маркировка предохранителя
MODEL:95
