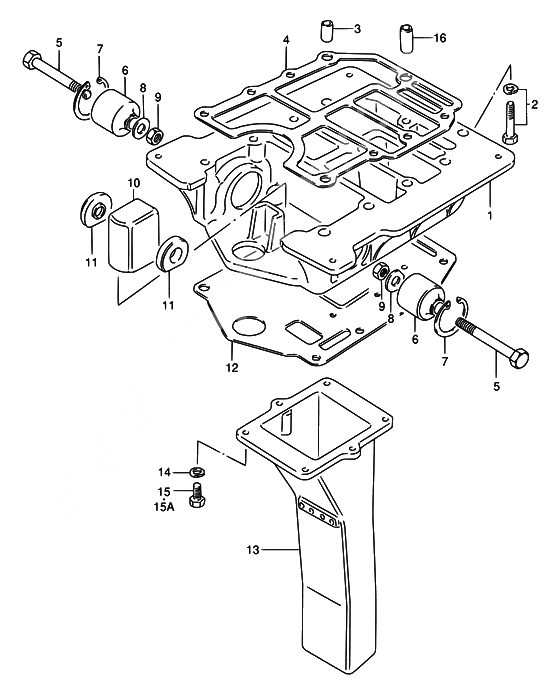

Engine holder для Suzuki DT85TC Y - 2000 года выпуска`
-
№АртикулНазвание
-
151111-95210-0ED Держатель двигателяДержатель двигателя
-
209117-08071-000 Болт,8X35Болт,8X35
-
309206-11004-000 Pin (11x14)
Pin, gear case no.2Pin (11x14)
Pin, gear case no.2 -
451211-95260-000 Прокладка держателя
Gasket, engine holderПрокладка держателя
Gasket, engine holder -
509100-10208-000 Bolt
DT75W,~011387 DT85W,~011437Bolt
DT75W,~011387 DT85W,~011437 -
509100-12052-000 Болт
Bolt, gear case (12x70)DT75W,011388~ DT85W,011438~ MQ,MODEL:91~94Болт
Bolt, gear case (12x70)DT75W,011388~ DT85W,011438~ MQ,MODEL:91~94 -
654130-95270-000 Опора верхняя
Mount, upperDT75W,011388~ DT85W,011438~ MQ,MODEL:92~94Опора верхняя
Mount, upperDT75W,011388~ DT85W,011438~ MQ,MODEL:92~94 -
654130-95500-000 Опора
Mount, upperDT75W,~011387 DT85W,~011437 MQ,MODEL:90,91Опора
Mount, upperDT75W,~011387 DT85W,~011437 MQ,MODEL:90,91 -
709381-38002-000 Circlip
DT75W,~011387 DT85W,~011437Circlip
DT75W,~011387 DT85W,~011437 -
809160-10082-000 Gasket (10.5x19x2)
WasherDT75W,~011387 DT85W,~011437 MQ,MODEL:88~90Gasket (10.5x19x2)
WasherDT75W,~011387 DT85W,~011437 MQ,MODEL:88~90 -
909140-10031-000 ГайкаГайка
-
1054135-95200-000 Опора верхняя
Mount, upper thrustОпора верхняя
Mount, upper thrust -
1154140-95270-000 Стопор верхней опоры
Stopper, upper mountMODEL:90~94Стопор верхней опоры
Stopper, upper mountMODEL:90~94 -
1154136-95501-000 Опора стопора
Stopper, upper mountMODEL:88,89Опора стопора
Stopper, upper mountMODEL:88,89 -
1252113-95260-000 Прокладка торсионного вала
Gasket, driveshaft housingПрокладка торсионного вала
Gasket, driveshaft housing -
1314211-95510-000 Трубка выходаТрубка выхода
-
1409162-06006-000 Шайба
Lock washer~MODEL:93Шайба
Lock washer~MODEL:93 -
1509100-06122-000 Bolt
~MODEL:93Bolt
~MODEL:93 -
15A09117-06046-000 Bolt
Bolt (6x20)MODEL:94Bolt
Bolt (6x20)MODEL:94 -
1609206-11017-000 Pin
Pin (8.4x11x20)Pin
Pin (8.4x11x20)
