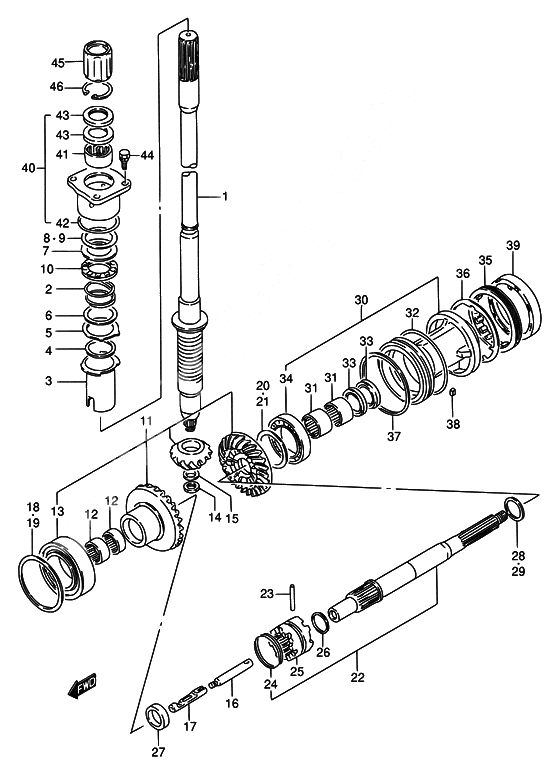

Transmission для Suzuki DT225TC Y - 2000 года выпуска`
-
№АртикулНазвание
-
157110-87D00-000 Торсионный вал (L)
Shaft assy, drive (l)Торсионный вал (L)
Shaft assy, drive (l) -
157110-87D10-000 Вал
Shaft assy, drive (ul)Вал
Shaft assy, drive (ul) -
209440-42001-000 Пружина
Spring, drive shaftПружина
Spring, drive shaft -
357133-87D01-000 Хомут торсионного вала
Coller, drive shaftХомут торсионного вала
Coller, drive shaft -
457134-87D10-000 ПротекторПротектор
-
509166-37001-000 Шайба
Thrust washer (32x50x2)Шайба
Thrust washer (32x50x2) -
609160-36007-000 Шайба 36X47X2
Thrust washer (32x47x2)Шайба 36X47X2
Thrust washer (32x47x2) -
709160-32005-000 Шайба
Thrust washer (t:4.25)Шайба
Thrust washer (t:4.25) -
857500-87813-000 Набор шайб
Shim set, drive shaftНабор шайб
Shim set, drive shaft -
857500-87814-000 Набор шайбНабор шайб
-
909181-37002-000 Шайба 37X52X0.65
Shim (t:0.65)Шайба 37X52X0.65
Shim (t:0.65) -
909181-38160-000 Shim
Shim (t:0.70)Shim
Shim (t:0.70) -
909181-38161-000 Shim
Shim (t:0.75)Shim
Shim (t:0.75) -
909181-38162-000 Shim
Shim (t:0.80)Shim
Shim (t:0.80) -
909181-38163-000 Шайба,T:0.85
Shim (t:0.85)Шайба,T:0.85
Shim (t:0.85) -
909181-38164-000 Шайба,T:0.9
Shim (t:0.90)Шайба,T:0.9
Shim (t:0.90) -
909181-38165-000 Шайба
Shim (t:0.95)Шайба
Shim (t:0.95) -
909181-38166-000 Шайба,T:1
Shim (t:1.00)Шайба,T:1
Shim (t:1.00) -
909181-38169-000 Шайба,T:1.05
Shim (t:1.05)Шайба,T:1.05
Shim (t:1.05) -
909181-38172-000 Шайба,T:1.1
Shim (t:1.10)Шайба,T:1.1
Shim (t:1.10) -
909181-38174-000 Шайба,T:1.15
Shim (t:1.15)Шайба,T:1.15
Shim (t:1.15) -
1009263-30046-000 Подшипник 30X52X8 7.5X7
BearingПодшипник 30X52X8 7.5X7
Bearing -
1157300-87815-000 Набор шестерен
Pinion/gear setНабор шестерен
Pinion/gear set -
1209263-25052-000 Подшипник 32X25X16
Bearing, forwardПодшипник 32X25X16
Bearing, forward -
1309265-50001-000 Подшипник передней шестерни
Bearing, fwd gearПодшипник передней шестерни
Bearing, fwd gear -
1309181-77015-000 Шайба 77X90X1.1
Shim (t:1.10)Шайба 77X90X1.1
Shim (t:1.10) -
1409140-16021-000 Гайка шестерни
Nut, pinion (m6)DT150SГайка шестерни
Nut, pinion (m6)DT150S -
1409140-16026-000 Гайка шестерни
Nut, pinionГайка шестерни
Nut, pinion -
1508221-16256-000 Shim
Washer, pinion nutDT150SShim
Washer, pinion nutDT150S -
1657631-87D01-000 Штифт
Pin, connectorMODEL:87,88Штифт
Pin, connectorMODEL:87,88 -
1657631-87D10-000 Штифт соединяющий
MODEL:89~00Штифт соединяющий
MODEL:89~00 -
1725321-87D02-000 Слайдер
Slider, shift horizonta 1MODEL:87,88,Слайдер
Slider, shift horizonta 1MODEL:87,88, -
1725321-87E01-000 Слайдер
Slider, shift horizontalMODEL:89~00Слайдер
Slider, shift horizontalMODEL:89~00 -
1857500-87842-000 Набор шайб
Forward gear shim setНабор шайб
Forward gear shim set -
1857500-87843-000 Набор шайбНабор шайб
-
1909181-77003-000 Шайба 77X90X0.5
Shim (t:0.50)Шайба 77X90X0.5
Shim (t:0.50) -
1909181-77004-000 Шайба 77X90X0.55
Shim (t:0.55)Шайба 77X90X0.55
Shim (t:0.55) -
1909181-77005-000 Шайба 77X90X0.6
Shim (t:0.60)Шайба 77X90X0.6
Shim (t:0.60) -
1909181-77006-000 Шайба 77X90X0.65
Shim (t:0.65)Шайба 77X90X0.65
Shim (t:0.65) -
1909181-77007-000 Шайба 77X90X0.7
Shim (t:0.70)Шайба 77X90X0.7
Shim (t:0.70) -
1909181-77008-000 Шайба 77X90X0.75
Shim (t:0.75)Шайба 77X90X0.75
Shim (t:0.75) -
1909181-77009-000 Шайба 77X90X0.8
Shim (t:0.80)Шайба 77X90X0.8
Shim (t:0.80) -
1909181-77010-000 Шайба 77X90X0.85
Shim (t:0.85)Шайба 77X90X0.85
Shim (t:0.85) -
1909181-77011-000 Шайба 77X90X0.9
Shim (t:0.90)Шайба 77X90X0.9
Shim (t:0.90) -
1909181-77012-000 Шайба 77X90X0.95
Shim (t:0.95)Шайба 77X90X0.95
Shim (t:0.95) -
1909181-77013-000 Шайба 77X90X1.0
Shim (t:1.00)Шайба 77X90X1.0
Shim (t:1.00) -
1909181-77014-000 Шайба 77X90X1.05
Shim (t:1.05)Шайба 77X90X1.05
Shim (t:1.05) -
2057500-87852-000 Набор шайб
Shim set, rev gearНабор шайб
Shim set, rev gear -
2109181-50005-000 Шайба 50X62X1.2Шайба 50X62X1.2
-
2109181-50006-000 Шайба 50X62X1.3Шайба 50X62X1.3
-
2109181-50007-000 Shim (t:1.4)
Shim (50x62x1.4)Shim (t:1.4)
Shim (50x62x1.4) -
2109181-50008-000 Shim (t:1.5)
Shim (50x62x1.5)Shim (t:1.5)
Shim (50x62x1.5) -
2109181-50009-000 Shim (t:1.6)
Shim (50x62x1.6)Shim (t:1.6)
Shim (50x62x1.6) -
2109181-50010-000 Shim (t:1.7)
Shim (50x62x1.7)Shim (t:1.7)
Shim (50x62x1.7) -
2109181-50012-000 Шайба 50X62X1.1Шайба 50X62X1.1
-
2109181-50013-000 Shim
Shim (50x62x1.0)Shim
Shim (50x62x1.0) -
2257600-87D01-000 Гребной вал
MODEL:87,88 ->7600-87D12 USED WITH 57631-87D01Гребной вал
MODEL:87,88 ->7600-87D12 USED WITH 57631-87D01 -
2257600-87D12-000 Гребной валГребной вал
-
2309202-08007-000 Pin
Pin, clutch dog shifterPin
Pin, clutch dog shifter -
2409440-52003-000 Пружина муфты
Spring, clutch dog shifterПружина муфты
Spring, clutch dog shifter -
2557621-87D02-000 Переключатель муфты
Shifter, clutch dogПереключатель муфты
Shifter, clutch dog -
2609380-35002-000 StopperStopper
-
2709180-25082-000 Stopper
Stopper, clutch dog fwdStopper
Stopper, clutch dog fwd -
2857500-87860-000 Стопор шестерни
Reverse prop shaft washer setСтопор шестерни
Reverse prop shaft washer set -
2857500-87861-000 Стопор шестерниСтопор шестерни
-
2908211-30384-000 Шайба упорная
Washer (30x38x2.2)Шайба упорная
Washer (30x38x2.2) -
2908211-30385-000 Washer thrust
Washer (30x38x2.5)Washer thrust
Washer (30x38x2.5) -
2909160-30035-000 Шайба,T:1.5
Thrust washer (t:1.5)Шайба,T:1.5
Thrust washer (t:1.5) -
2908211-30382-000 Шайба,T:1.5Шайба,T:1.5
-
2909160-30036-000 Шайба,T:1.7Шайба,T:1.7
-
2909160-30037-000 Шайба,T:1.9
Washer (30x38x1.9)Шайба,T:1.9
Washer (30x38x1.9) -
2909160-30038-000 Шайба,T:2.1Шайба,T:2.1
-
2909160-30039-000 Шайба,T:2.3Шайба,T:2.3
-
2909160-30041-000 Шайба 30X38X2.
Washer (t:2.4)Шайба 30X38X2.
Washer (t:2.4) -
2909160-30042-000 Шайба 30X38X2.
Washer (t:2.6)Шайба 30X38X2.
Washer (t:2.6) -
2909160-30043-000 Шайба 30X38X2.
Washer (t:2.7)Шайба 30X38X2.
Washer (t:2.7) -
2909160-30044-000 Шайба 30X38X2.
Washer (t:2.8)Шайба 30X38X2.
Washer (t:2.8) -
2909160-30045-000 Шайба 30X38X2.
Thrust washer (t:2.9)Шайба 30X38X2.
Thrust washer (t:2.9) -
3056120-87D02-000 Обойма гребного вала
Housing, propeller shaftОбойма гребного вала
Housing, propeller shaft -
3109263-30023-000 Подшипник (30X40X25)
Bearing (30x40x25)Подшипник (30X40X25)
Bearing (30x40x25) -
3209280-00021-000 Кольцо D:3.5 ID
O ring (id:101,d:3.5)Кольцо D:3.5 ID
O ring (id:101,d:3.5) -
3309282-30006-000 Сальник 30X45X
Seal, oil (30x45x6)Сальник 30X45X
Seal, oil (30x45x6) -
3408113-60100-000 Подшипник B1 50X80X16
BearingПодшипник B1 50X80X16
Bearing -
3556122-87D01-000 Стопор пропеллера
MODEL:87~89Стопор пропеллера
MODEL:87~89 -
3556122-87D20-000 Стопор пропеллера
MODEL:90~00Стопор пропеллера
MODEL:90~00 -
3656123-87D00-000 Шайба валаШайба вала
-
3709160-00001-000 Кольцо/шайба
Spacer (100x110x2.0)Кольцо/шайба
Spacer (100x110x2.0) -
3809421-04008-000 КлючКлюч
-
3958161-87D01-000 Кольцо пропеллера
Seal ring, propellerOPTКольцо пропеллера
Seal ring, propellerOPT -
4056130-87D00-000 Копрус
Housing, drive shaft bearingКопрус
Housing, drive shaft bearing -
4109263-30022-000 Подшипник 30X37X20
Bearing, drive shaftПодшипник 30X37X20
Bearing, drive shaft -
4209280-55002-000 O ring
O ring (d:3.1 id:54.5)O ring
O ring (d:3.1 id:54.5) -
4309282-24004-000 Сальник
Oil sealСальник
Oil seal -
4409117-08057-000 Bolt
Bolt (8x25)Bolt
Bolt (8x25) -
4409117-08110-000 BoltBolt
-
4557130-87D01-000 Втулка торсионного вала
Bush, drive shaftВтулка торсионного вала
Bush, drive shaft -
4557130-87D10-000 Втулка торсионного валаВтулка торсионного вала
-
4609387-38002-000 Кольцо торсионного вала
Ring, drive shaft bush snapКольцо торсионного вала
Ring, drive shaft bush snap
