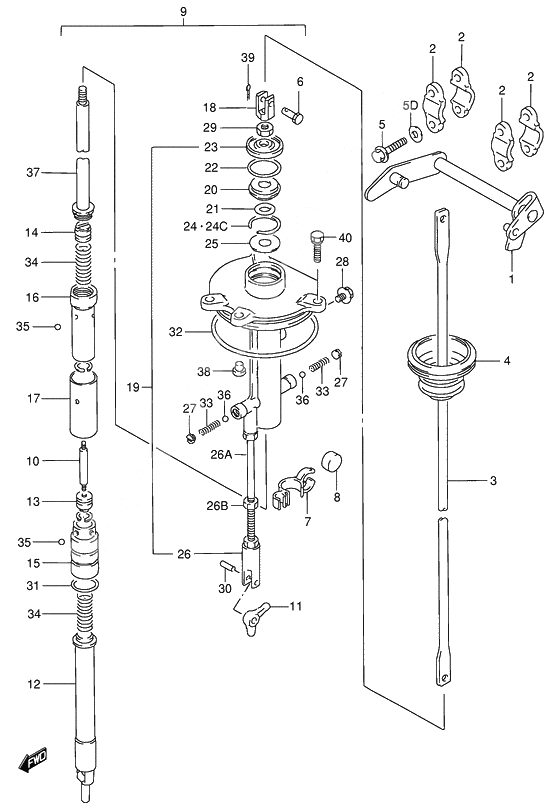

Clutch для Suzuki DT100TCY(E1) Y - 2000 года выпуска

  • №
    Артикул
    Название
  • 1
    21210-87D03-000 Вал муфты
    Вал муфты
  • 2
    21311-87D00-000 Держатель муфта
    Holder, clutch shaft
    Держатель муфта
    Holder, clutch shaft
  • 3
    23111-87E02-000 Штанга муфты
    Штанга муфты
  • 4
    23131-87D00-000 Колпак муфты
    Колпак муфты
  • 5
    09103-06179-000 Bolt (6x25)
    Bolt (6x25);
    Bolt (6x25)
    Bolt (6x25);
  • 5
    09103-06180-000 Bolt (6x25)
    Bolt (6x25)
  • 5D
    08322-01067-000 Шайба
    Шайба
  • 6
    23313-87D00-000 Штифт
    Штифт
  • 7
    25231-87E00-000 Держатель зажигания
    Держатель зажигания
  • 8
    25232-94300-000 Зажигание редуктора
    Magnet, gear case;
    Зажигание редуктора
    Magnet, gear case;
  • 9
    26100-87E05-000 Корпус
    Housing assy, shift accel (l)Housing assy, shift accel (l);
    Корпус
    Housing assy, shift accel (l)Housing assy, shift accel (l);
  • 9
    26100-87E13-000 Корпус
    Корпус
  • 9
    26100-87E15-000 Корпус
    Корпус
  • 9
    26100-87E14-000 Корпус
    Model:96,97
    Корпус
    Model:96,97
  • 9
    26100-87E15-000 Корпус
    Корпус
  • 10
    25121-87E00-000 Штанга
    Rod, shift plungerconnectingRod, shift plungerconnecting;
    Штанга
    Rod, shift plungerconnectingRod, shift plungerconnecting;
  • 11
    25131-87E00-000 Вилка переключения
    Yoke, shifter;
    Вилка переключения
    Yoke, shifter;
  • 12
    25311-87E00-000 Слайдер
    Slider, shift vertical
    Слайдер
    Slider, shift vertical
  • 13
    25411-87E00-000 Распылитель
    Plunger, shift sprg lock revPlunger, shift sprg lock rev;
    Распылитель
    Plunger, shift sprg lock revPlunger, shift sprg lock rev;
  • 14
    25421-87E00-000 Распылитель
    Plunger, shift sprg lock fwdPlunger, shift sprg lock fwd;
    Распылитель
    Plunger, shift sprg lock fwdPlunger, shift sprg lock fwd;
  • 15
    25511-87E01-000 Втулка оси переключния
    Sleeve, shift accel sprg fwdSleeve, shift accel sprg fwd;
    Втулка оси переключния
    Sleeve, shift accel sprg fwdSleeve, shift accel sprg fwd;
  • 16
    25521-87E01-000 Втулка оси переключения
    Sleeve, shift accel sprg revSleeve, shift accel sprg rev;
    Втулка оси переключения
    Sleeve, shift accel sprg revSleeve, shift accel sprg rev;
  • 17
    25531-87E00-000 Втулка пружины
    Sleeve, shift spring lock
    Втулка пружины
    Sleeve, shift spring lock
  • 18
    25611-87E10-000 Переходник
    Connector, clutch rod
    Переходник
    Connector, clutch rod
  • 19
    26110-87E03-000 Обойма вала
    Housing, shift accel slv
    Обойма вала
    Housing, shift accel slv
  • 20
    25211-87E00-000 Направляющая переключателя
    Guide, shift rod connectorGuide, shift rod connector;
    Направляющая переключателя
    Guide, shift rod connectorGuide, shift rod connector;
  • 21
    09280-08008-000 O ring
    O ring (d:3.5 id:7.8)O ring (d:3.5 id:7.8);
    O ring
    O ring (d:3.5 id:7.8)O ring (d:3.5 id:7.8);
  • 22
    09280-20004-000 Кольцо крыльчатки
    O ring (d:2.4 id:19.8)O ring (d:2.4 id:19.8);
    Кольцо крыльчатки
    O ring (d:2.4 id:19.8)O ring (d:2.4 id:19.8);
  • 23
    09284-08005-000 Уплотнение 8X2
    Уплотнение 8X2
  • 24
    09381-22009-000 Stopper
    Snap ring (od:23)Snap ring (od:23);
    Stopper
    Snap ring (od:23)Snap ring (od:23);
  • 24C
    09381-24003-000 Circlip
    Snap ring (od:25.9)Snap ring (od:25.9); Dt90:901248~, dt100:901396~
    Circlip
    Snap ring (od:25.9)Snap ring (od:25.9); Dt90:901248~, dt100:901396~
  • 25
    08211-08222-000 Шайба
    Шайба
  • 26
    25141-87E01-000 Вал переключатель Y
    Shaft, shifter york pivotShaft, shifter york pivot;
    Вал переключатель Y
    Shaft, shifter york pivotShaft, shifter york pivot;
  • 26A
    25151-87E00-000 Штанга
    Rod, shifter york pivot
    Штанга
    Rod, shifter york pivot
  • 26B
    09140-06011-000 Гайка
    Nut
    Гайка
    Nut
  • 27
    09134-08010-000 Болт
    Болт
  • 28
    09135-06016-000 Bolt
    Bolt
  • 29
    09140-06020-000 Гайка
    Гайка
  • 30
    09261-05010-000 Pin
    Pin
  • 31
    09280-14011-000 O ring
    O ring (d:2.5 id:13.8)O ring (d:2.5,id:13.8);
    O ring
    O ring (d:2.5 id:13.8)O ring (d:2.5,id:13.8);
  • 32
    09280-69001-000 O ring
    O ring (d:3.1,id:68.5)O ring (d:3.1,id:68.5);
    O ring
    O ring (d:3.1,id:68.5)O ring (d:3.1,id:68.5);
  • 33
    09440-05034-000 Пружина
    Пружина
  • 34
    09440-10035-000 Пружина
    Пружина
  • 35
    06111-05004-000 Шарик стальной
    Шарик стальной
  • 36
    06111-07004-000 Шарик-защёлка №1
    Шарик-защёлка №1
  • 37
    25614-87E00-000 Штанга
    Rod, shift connector (l)Rod, shift connector (l);
    Штанга
    Rod, shift connector (l)Rod, shift connector (l);
  • 37
    25614-87E10-000 Вал передачи (UL)
    Вал передачи (UL)
  • 38
    09209-08019-000 Pin
    Pin, dowel
    Pin
    Pin, dowel
  • 39
    09204-01002-000 Стопор
    Cotter pin
    Стопор
    Cotter pin
  • 40
    09117-06031-000 Bolt
    Bolt (6x20)Bolt (6x20);
    Bolt
    Bolt (6x20)Bolt (6x20);
