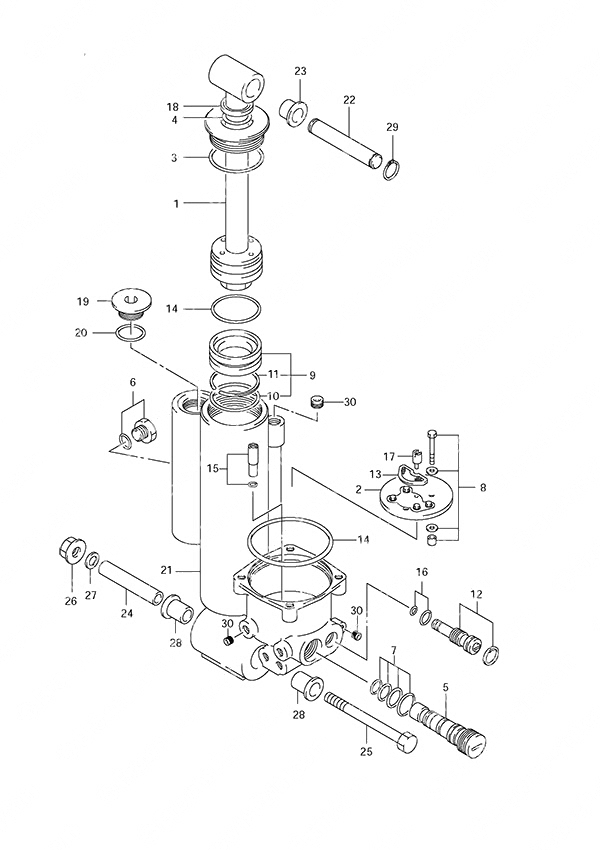

Fig. 41 - Power Trim для Suzuki DF 50 - 2000 года выпуска`
-
№АртикулНазвание
-
148601-97E01-000 Piston Rod (NLA)Piston Rod (NLA)
-
248510-97E00-000 Gear Pump AssemblyGear Pump Assembly
-
348633-97E00-000 Cylinder Head O-RingCylinder Head O-Ring
-
448634-97E00-000 Cylinder Head O-RingCylinder Head O-Ring
-
548530-87J00-000 Main Check ValveMain Check Valve
-
648572-97E00-000 Reservoir Plug SetReservoir Plug Set
-
748536-97E01-000 O-Ring SetO-Ring Set
-
848541-97E01-000 Pump Bolt Set (NLA)Pump Bolt Set (NLA)
-
948650-97E00-000 Free Piston (NLA)Free Piston (NLA)
-
1048405-87D00-000 • Tilt O-Ring Set• Tilt O-Ring Set
-
1148615-97E00-000 • Piston Ring Set• Piston Ring Set
-
1248550-87J00-000 Manual Valve SetManual Valve Set
-
1348582-97E01-000 FilterFilter
-
1448505-87D10-000 O-Ring SetO-Ring Set
-
1548830-97E01-000 Down Pressure Valve Set (NLA)Down Pressure Valve Set (NLA)
-
1648557-97E00-000 O-Ring SetO-Ring Set
-
1748583-87J00-000 Replaced by 48583-97E00Replaced by 48583-97E00
-
1848632-97E00-000 Cylinder Head Oil SealCylinder Head Oil Seal
-
1948575-97E01-000 Reservoir Plug (NLA)Reservoir Plug (NLA)
-
2048576-97E01-000 Reservoir Plug O-RingReservoir Plug O-Ring
-
2148641-97E01-0EP PTT ManifoldPTT Manifold
-
2248321-97E01-000 Upper Tilt Cylinder ShaftUpper Tilt Cylinder Shaft
-
2348325-97E00-000 Tilt Cylinder Upper BushingTilt Cylinder Upper Bushing
-
2448121-97E00-000 Tilt Cylinder Shaft (NLA)
LowerTilt Cylinder Shaft (NLA)
Lower -
2509100-10190-XC0 Bolt (10x145)Bolt (10x145)
-
2609159-10050-000 NutNut
-
2709160-10082-000 Washer (10.5x19x2.0)Washer (10.5x19x2.0)
-
2809307-18002-000 BushingBushing
-
2909380-12002-000 Snap RingSnap Ring
-
3048690-97E00-000 Manifold Plug Set (NLA)Manifold Plug Set (NLA)
