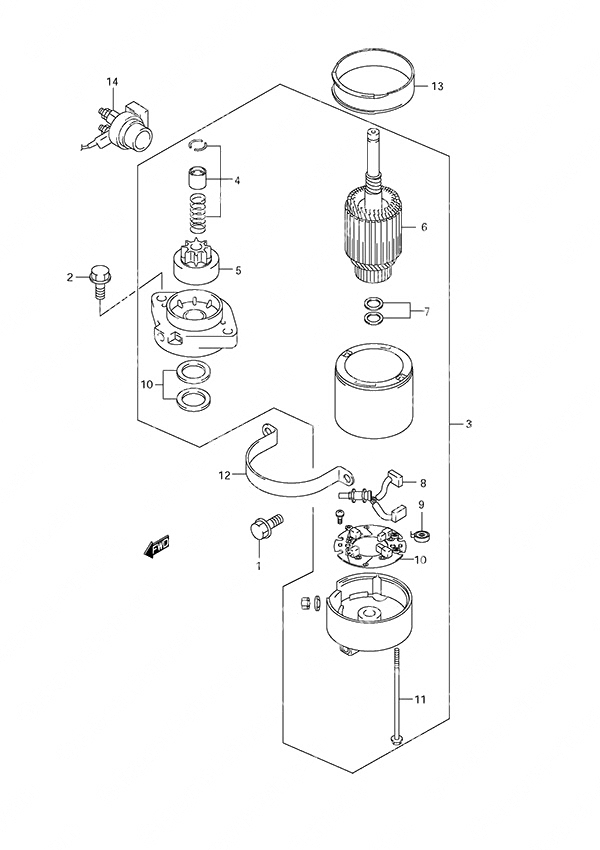

Fig. 24 - Starting Motor для Suzuki DF 40 - 2000 года выпуска`
-
№АртикулНазвание
-
101550-08207-000 Bolt (8x20)Bolt (8x20)
-
201550-08257-000 BoltBolt
-
331100-87J00-000 Starter Motor AssemblyStarter Motor Assembly
-
431312-87J00-000 • Pinion Stopper Set (NLA)• Pinion Stopper Set (NLA)
-
531320-87J00-000 • Pinion Assembly (NLA)• Pinion Assembly (NLA)
-
631310-99E00-000 • Armature (NLA)• Armature (NLA)
-
731360-99E10-000 • Washer Kit (NLA)• Washer Kit (NLA)
-
831131-99E00-000 • Brush (+)• Brush (+)
-
931135-99E00-000 • Spring• Spring
-
1031173-99E00-000 • Brush Holder
Includes Brush (-)• Brush Holder
Includes Brush (-) -
1131281-94510-000 • Through Bolt• Through Bolt
-
1231912-94600-000 Starting Motor Band (NLA)Starting Motor Band (NLA)
-
1331918-94600-000 Lower Damper (NLA)Lower Damper (NLA)
-
1431800-94401-000 Starter RelayStarter Relay
