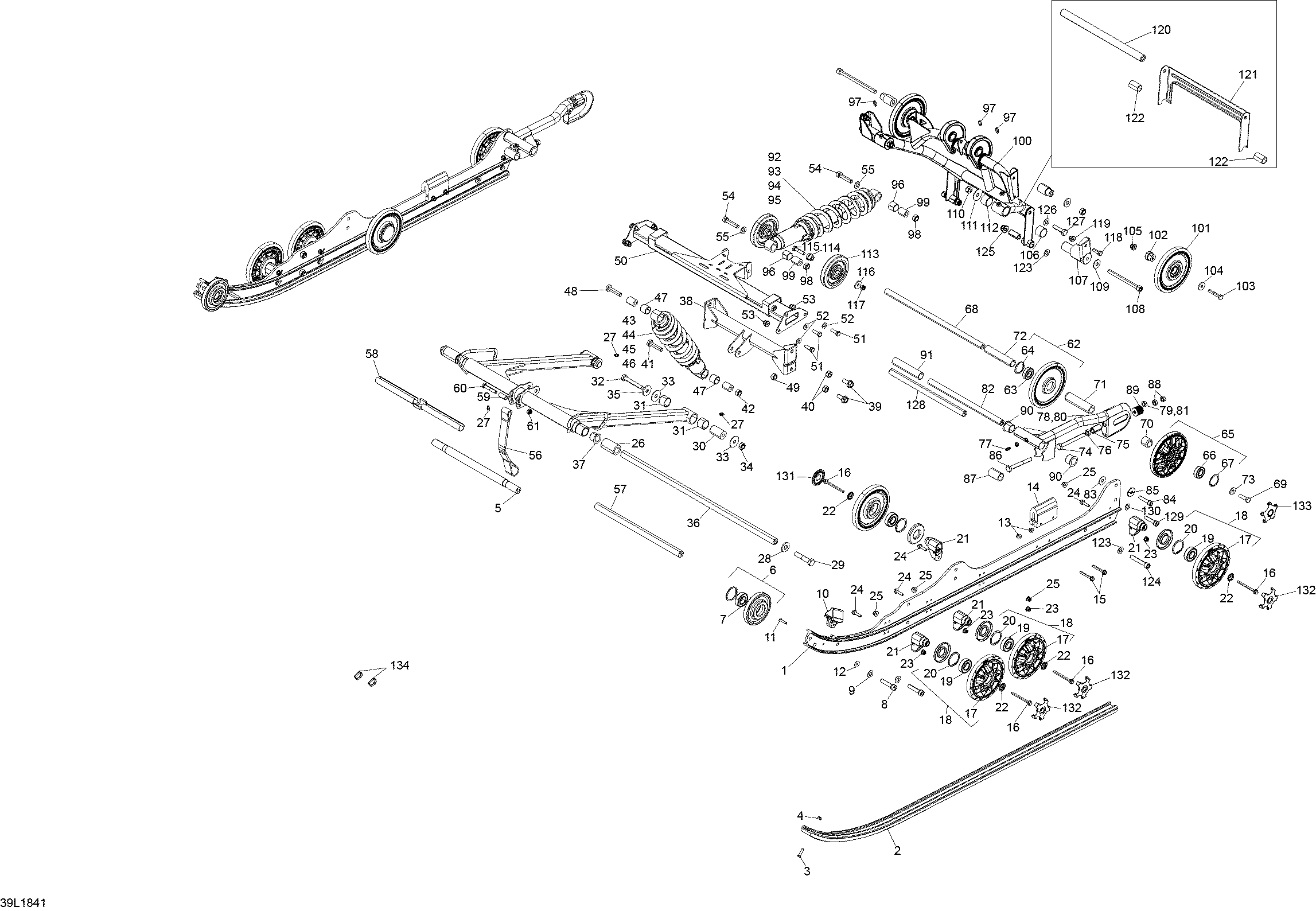

08- Rear Suspension 69RANGER - 900 ACE для BRP Lynx 69 Ranger 900 ACE - 2018

-
№АртикулНазвание
-
1503192888 RunnerRunner
-
2503192843 Black, Slider ShoeBlack, Slider Shoe
-
3208562531 Phillips Screw M6 X 25Phillips Screw M6 X 25
-
4232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
5503192889 Front Wheel ShaftFront Wheel Shaft
-
6503192611 Black Wheel Ass'y, 100 mm. Includes 6 to 7Black Wheel Ass'y, 100 mm. Includes 6 to 7
-
7503190396 Ball BearingBall Bearing
-
8205504544 Socket ScrewSocket Screw
-
9234001410 Flat Washer 10 mmFlat Washer 10 mm
-
10503192106 Rubber StopperRubber Stopper
-
11293150142 Pop Rivet 3/16''Pop Rivet 3/16''
-
12503191273 WasherWasher
-
13233261466 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
14570023100 Rubber StopperRubber Stopper
-
15207664554 Hexagonal Flanged ScrewHexagonal Flanged Screw
-
16207667056 Hex. Flange Screw M6 X 70Hex. Flange Screw M6 X 70
-
17503193734 Wheel-141mmWheel-141mm
-
18503191316 Black - Wheel Ass'y 141 mm. Includes 18 to 20Black - Wheel Ass'y 141 mm. Includes 18 to 20
-
19503190396 Ball BearingBall Bearing
-
20415129371 Retaining RingRetaining Ring
-
21503193894 Casted SupportCasted Support
-
22503191820 Wheel Cup M6Wheel Cup M6
-
23233261466 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
24207662556 Hex. Flange Screw M6 X 25Hex. Flange Screw M6 X 25
-
25233261466 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
26503193309 SleeveSleeve
-
27408200700 Grease FittingGrease Fitting
-
28250200131 Washer-spring ConicalWasher-spring Conical
-
29250000555 Hexagonal ScrewHexagonal Screw
-
30605354157 ShaftShaft
-
31503193700 BushingBushing
-
32207007044 Hex. Screw M10 X 70Hex. Screw M10 X 70
-
33605355801 WasherWasher
-
34232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
35503183300 WasherWasher
-
36503193174 Upper Shaft Front ArmUpper Shaft Front Arm
-
3731024 CushionCushion
-
38503193182 Lower Support, Center ShockLower Support, Center Shock
-
39207602587 Hexagonal Flanged ScrewHexagonal Flanged Screw
-
40232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
41207004544 Hex. Screw M10 X 45Hex. Screw M10 X 45
-
42232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
43503192369 ShockShock
-
44503192358 White Spring 237 mmWhite Spring 237 mm
-
45230078 Adjusting CamAdjusting Cam
-
46230076 Spring SeatSpring Seat
-
4731094 CushionCushion
-
48207004544 Hex. Screw M10 X 45Hex. Screw M10 X 45
-
49232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
50503192687 Middle BeamMiddle Beam
-
51250000556 Hexagonal ScrewHexagonal Screw
-
52503192494 WasherWasher
-
53233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
54205504544 Socket ScrewSocket Screw
-
55234001410 Flat Washer 10 mmFlat Washer 10 mm
-
56503193780 Limiter StrapLimiter Strap
-
57503192927 Shaft PassivatedShaft Passivated
-
58605355263 Retainer StrapRetainer Strap
-
59605455335 SleeveSleeve
-
60207084544 Hex. Screw M8 X 45Hex. Screw M8 X 45
-
61232581414 Hex. Elastic Stop Nut M8Hex. Elastic Stop Nut M8
-
62503192140 Black Wheel Ass'y, 165 mm. Includes 62 to 64Black Wheel Ass'y, 165 mm. Includes 62 to 64
-
63503190396 Ball BearingBall Bearing
-
64415129371 Retaining RingRetaining Ring
-
65503193809 Wheel 165mm. Includes 65 to 67Wheel 165mm. Includes 65 to 67
-
66503190396 Ball BearingBall Bearing
-
67415129371 Retaining RingRetaining Ring
-
68503191408 Rear AxleRear Axle
-
69250000817 Hex Screw With Nilon Patch, M10 X 35Hex Screw With Nilon Patch, M10 X 35
-
70503192048 SpacerSpacer
-
71503192671 SpacerSpacer
-
72605448429 SleeveSleeve
-
73503190439 WasherWasher
-
74230100044 Hex. Screw M10 X 100Hex. Screw M10 X 100
-
75503192696 SpacerSpacer
-
76232006414 Hex. Nut M10Hex. Nut M10
-
77408200700 Grease FittingGrease Fitting
-
78503194592 LH Extension Swing. Includes 78 to 79LH Extension Swing. Includes 78 to 79
-
79233701400 Hexagonal NutHexagonal Nut
-
80503194593 RH Extension Swing. Includes 80 to 81RH Extension Swing. Includes 80 to 81
-
81233701400 Hexagonal NutHexagonal Nut
-
825347713 Lower Shaft, Front ArmLower Shaft, Front Arm
-
8320116 ShimShim
-
84205505087 Screw-socket M10 X 50 S.gripScrew-socket M10 X 50 S.grip
-
85512056700 Lock WasherLock Washer
-
86503192695 Adjustment Screw. Includes 86 to 87Adjustment Screw. Includes 86 to 87
-
875447372 SpacerSpacer
-
88232006414 Hex. Nut M10Hex. Nut M10
-
8925004 Cup SpringCup Spring
-
9031024 CushionCushion
-
91605448429 SleeveSleeve
-
92503193518 ShockShock
-
93503192428 SpringSpring
-
94230078 Adjusting CamAdjusting Cam
-
95230076 Spring SeatSpring Seat
-
9631094 CushionCushion
-
97408200700 Grease FittingGrease Fitting
-
98232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
995446652 BushingBushing
-
100503194584 Rear Arm WeldRear Arm Weld
-
101503193852 Idler WheelIdler Wheel
-
102605454461 SleeveSleeve
-
103207084544 Hex. Screw M8 X 45Hex. Screw M8 X 45
-
10420077 M8 WasherM8 Washer
-
105233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
106503193700 BushingBushing
-
107503194384 Rear Arm SupportRear Arm Support
-
108250000543 Socket Screw M10 X 120Socket Screw M10 X 120
-
109503191926 WasherWasher
-
110232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
111605355801 WasherWasher
-
11231024 CushionCushion
-
113572043500 Idler WheelIdler Wheel
-
114503193330 SleeveSleeve
-
115207083544 Hex. Screw M8 X 35Hex. Screw M8 X 35
-
11620077 M8 WasherM8 Washer
-
117232581414 Hex. Elastic Stop Nut M8Hex. Elastic Stop Nut M8
-
118250000556 Hexagonal ScrewHexagonal Screw
-
119233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
120503192397 ShaftShaft
-
121503192346 Rear SwingRear Swing
-
122503192341 Shaft, Rear SwingShaft, Rear Swing
-
123234001410 Flat Washer 10 mmFlat Washer 10 mm
-
124205006044 Socket Screw M10 X 60Socket Screw M10 X 60
-
125233201414 Hex. Flanged Elastic Nut M10Hex. Flanged Elastic Nut M10
-
126234001410 Flat Washer 10 mmFlat Washer 10 mm
-
127207204044 Hexagonal ScrewHexagonal Screw
-
128503192927 Shaft PassivatedShaft Passivated
-
129205505087 Socket Screw M10 X 50Socket Screw M10 X 50
-
130234001410 Flat Washer 10 mmFlat Washer 10 mm
-
131503192771 Black - Wheel CapBlack - Wheel Cap
-
132503194950 Black, Wheel CapBlack, Wheel Cap
-
133503194951 Black, Wheel CapBlack, Wheel Cap
-
134414115200 Tie-Rap 180 mmTie-Rap 180 mm
