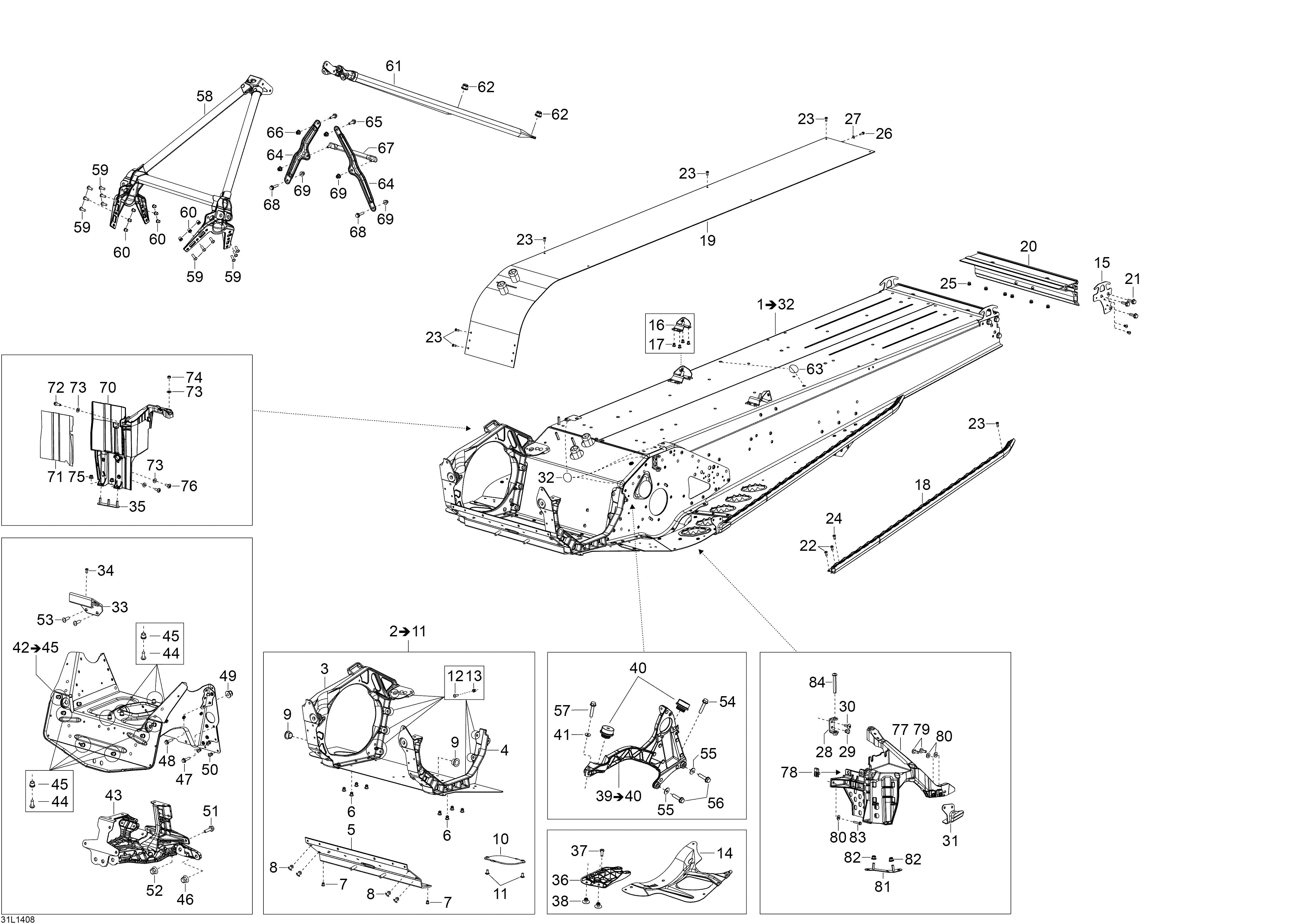

09- Frame для BRP Lynx 49 Ranger 600 ACE - 2014

-
№АртикулНазвание
-
1518327959 Frame Ass?y. Includes 1 To 32Frame Ass?y. Includes 1 To 32
-
2518326507 E Module. Includes 2 To 11E Module. Includes 2 To 11
-
3518326328 Member RHMember RH
-
4518326330 Member LHMember LH
-
5518326198 Front MemberFront Member
-
6390909100 RivetRivet
-
7293150120 RivetRivet
-
8293150119 RivetRivet
-
9505072690 CushionCushion
-
10518326757 Oil PlateOil Plate
-
11250000325 Torx-Truss M6 x 12Torx-Truss M6 x 12
-
12207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
13233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
14518324874 Reinforcement RHReinforcement RH
-
14518324875 Reinforcement LHReinforcement LH
-
15518326637 Rear Side PlateRear Side Plate
-
16518326421 Rear Base RHRear Base RH
-
16518326443 Rear Base LHRear Base LH
-
17293150119 RivetRivet
-
18518327068 Roller LHRoller LH
-
18518327069 Roller RHRoller RH
-
19509000645 RadiatorRadiator
-
20518326379 Rear ProfileRear Profile
-
21207582586 Hex. Flange Screw M8 x 25Hex. Flange Screw M8 x 25
-
22390402300 Pop Rivet 3/16Pop Rivet 3/16
-
23390909200 RivetRivet
-
24390909100 RivetRivet
-
25293150174 RivetRivet
-
26205061244 Socket HD. Screw M6 x 12Socket HD. Screw M6 x 12
-
28518326961 AttachAttach
-
29293150147 RivetRivet
-
30250000534 Torx Screw M6 x 16Torx Screw M6 x 16
-
31518326960 SupportSupport
-
32518325560 Adhesive PatchAdhesive Patch
-
33518326178 Engine SupportEngine Support
-
34293150174 RivetRivet
-
35518326550 AttachAttach
-
36518325782 Deflector RHDeflector RH
-
36518325783 Deflector LHDeflector LH
-
37207561244 Hex. Flange Screw M6 x 12Hex. Flange Screw M6 x 12
-
38293150104 Pop Rivet 3/16Pop Rivet 3/16
-
39518327535 Brace. Includes 39 To 40Brace. Includes 39 To 40
-
40512060295 Rubber MountRubber Mount
-
41234281474 Spring WasherSpring Washer
-
42518327553 Cross Member. Includes 42 To 45Cross Member. Includes 42 To 45
-
43518327475 SupportSupport
-
44207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
45233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
46233281414 Elastic Flange Nut M8Elastic Flange Nut M8
-
47210262080 Hex. Forming Screw M6 x 20Hex. Forming Screw M6 x 20
-
48207662544 Hex. Flange Screw M6 x 25Hex. Flange Screw M6 x 25
-
49233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
50293150179 RivetRivet
-
51207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
52233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
53207661644 Hex. Flange Screw M6 x 16Hex. Flange Screw M6 x 16
-
54207582586 Hex. Flange Screw M8 x 25Hex. Flange Screw M8 x 25
-
55234281474 Spring WasherSpring Washer
-
56205083544 Socket HD. Screw M8 x 35Socket HD. Screw M8 x 35
-
57207584044 Hex. Flange Screw M8 x 40Hex. Flange Screw M8 x 40
-
58518326970 Front MemberFront Member
-
59207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
60233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
61518326685 Rear MemberRear Member
-
62233281414 Elastic Flange Nut M8Elastic Flange Nut M8
-
63518325560 Adhesive PatchAdhesive Patch
-
64518326848 Upper ColumnUpper Column
-
65207662056 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
66233261416 Elastic Flange Nut M6Elastic Flange Nut M6
-
67518326355 Upper ColumnUpper Column
-
68207662556 Hex. Flange Screw M6 x 25Hex. Flange Screw M6 x 25
-
69233261416 Elastic Flange Nut M6Elastic Flange Nut M6
-
70518326472 Battery SupportBattery Support
-
71514054755 Reflect FoilReflect Foil
-
72210262040 Hex. HD. Forming Screw M6 x 20Hex. HD. Forming Screw M6 x 20
-
73250200039 Flat WasherFlat Washer
-
74232561434 Elastic Stop Nut M6Elastic Stop Nut M6
-
75233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
76250000402 Torx Truss M6 x 18Torx Truss M6 x 18
-
77518326820 StirrupStirrup
-
78250000079 Extruded Panel Nut M5Extruded Panel Nut M5
-
79250000402 Torx Truss M6 x 18Torx Truss M6 x 18
-
80250200039 Flat WasherFlat Washer
-
81518326986 AttachAttach
-
82233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
83207162544 Hex. Cap Screw M6 x 25Hex. Cap Screw M6 x 25
-
84250000535 Torx Truss M8 x 55Torx Truss M8 x 55
